Horizontes futuros: soluciones de agua sostenibles para marinos.

Soluciones de Tuberías Marinas para el Transporte Sostenible en el Mar

Nos comprometemos a facilitar el transporte seguro y sostenible de agua, gas y productos químicos en el mar que cumplan con las últimas regulaciones. Nuestros equipos desarrollan soluciones de tuberías termoplásticas orientadas a la aplicación para aplicaciones esenciales y no esenciales que permiten una instalación rápida y sencilla, operaciones rentables y beneficios ambientales. Apoyamos a nuestros clientes en la implementación de conceptos de tuberías sostenibles, orientados al futuro y bien diseñados con técnicas de planificación de vanguardia para optimizar la eficiencia económica de los procesos.

Principales Beneficios

Please accept all cookies to view the youtube video content.

Fiabilidad Futura

Empoderamos la transición sostenible y la transformación digital para la industria marítima. Nuestros sistemas de tuberías de plástico de primera categoría aseguran el tratamiento y transporte sostenible de fluidos a bordo de cruceros, buques mercantes, plataformas offshore y parques eólicos en el mar.

Sostenibilidad Futura

Los sistemas de tuberías termoplásticas ligeras tienen una huella de GEI menor que las alternativas metálicas. Nuestros sistemas de tuberías cumplen con el Pasaporte Verde de los Buques y están hechos de materiales reciclables y proporcionamos declaraciones ambientales de productos.

Automatización Futura

Nuestros expertos brindan un profundo conocimiento de la aplicación de todo el proceso dentro del tratamiento de agua a bordo. Ofrecemos una verdadera asociación con una visión unificada hacia la conservación activa del agua. Nuestras soluciones para procesos de flujo automatizados facilitan el camino hacia embarcaciones autónomas.

Socio de Integración Futuro

Con 36 instalaciones de producción y una presencia global de nuestros representantes de ventas en 31 países, lo ayudamos a realizar su proyecto de construcción nueva o modernización desde la planificación hasta la puesta en marcha.

Historias de Éxito

Proveedor de Soluciones Completas

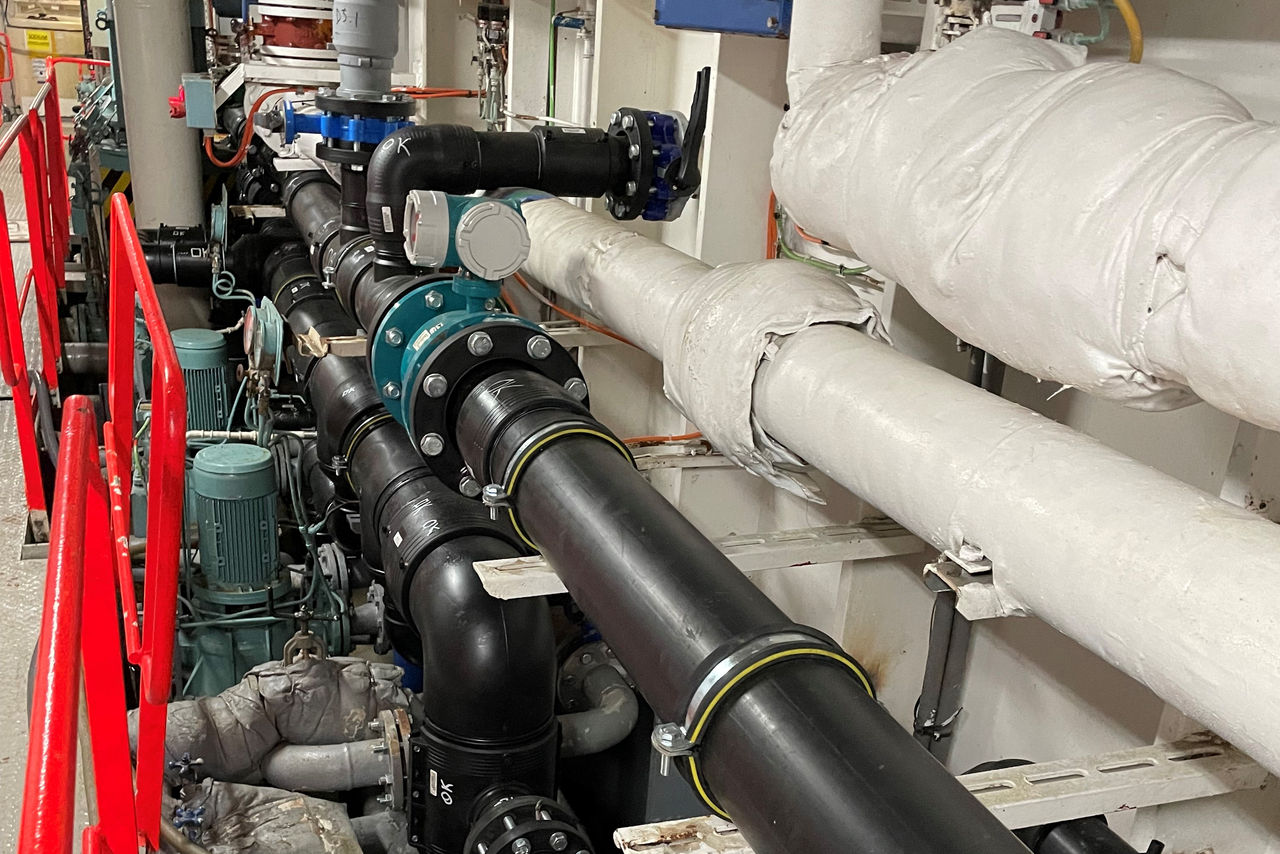

Mec.Ship, Italia

El manifold de agua fría y caliente del crucero Costa Luminosa de 92,000 GT fue renovado con escaneo 3D de vanguardia y prefabricación, utilizando materiales termoplásticos, automatización y servicios (ingeniería, bibliotecas CAD, diseño personalizado/prefabricación). Este sistema de tuberías marinas asegura eficiencia y confiabilidad.

Mejorando la Calidad del Agua

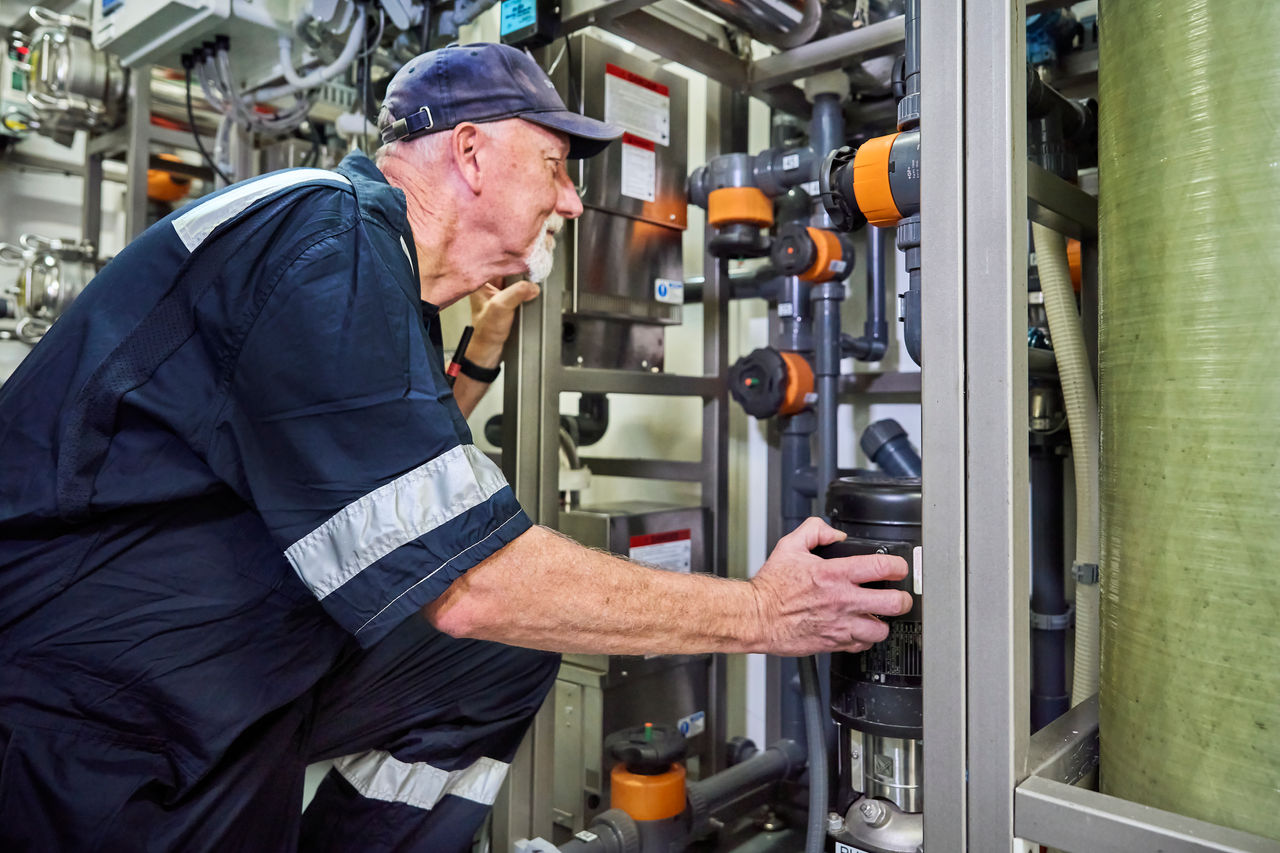

Mercy Ships, Estados Unidos

El Global Mercy es el hospital benéfico flotante más grande del mundo, brindando atención médica y quirúrgica gratuita a personas en África. GF Piping Systems provee sistemas de tuberías higiénicos y confiables, incluyendo ecoFIT, INSTAFLEX y PVC, así como válvulas y actuadores para mejorar la calidad del agua a bordo.

Soluciones Prefabricadas

Van Ouwerkerk BV, Países Bajos

El MS Zeeburg, una Dragadora de Tolva de Succión Remolcada, utiliza tuberías ecoFIT (PE100) livianas y libres de corrosión para sus líneas de chorro. El sistema de polietileno es una alternativa liviana y libre de corrosión a los metales. GF Piping Systems brindó un apoyo integral a lo largo del proyecto, incluyendo planificación, prefabricación y personalización.

Sub-Industrias

Más Casos de Referencia

Acceda a nuestra colección de casos de referencia y conozca cómo GF Piping Systems ha ayudado a mejorar la eficiencia energética, la calidad del agua y la seguridad operativa al proporcionar tuberías y accesorios termoplásticos confiables y duraderos para la industria marítima.

Preguntas Frecuentes

¿Qué materiales plásticos son los mejores para usar a bordo?

La elección del material depende de los requisitos de su aplicación. Depende de la aplicación, pero aquí se encuentran los materiales más comúnmente utilizados y sus ventajas materiales distintivas:

  • Polibuteno (PB): Conocido por su alta resistencia al flujo y durabilidad química, el PB es ideal para sistemas de agua potable, líneas de aire comprimido y circuitos de agua fría. No transmite sabor ni contaminantes, lo que lo hace seguro para aplicaciones de agua potable.

  • Polietileno (PE): El PE es apreciado por su alta elasticidad, resistencia a la corrosión y versatilidad en diversas dimensiones. Es adecuado para sistemas de aguas de lastre, aplicaciones de tratamiento de agua, depuradores de gases de escape y sistemas de enfriamiento de agua dulce y de mar. Su flexibilidad también ayuda a amortiguar los esfuerzos torsionales y vibratorios en las embarcaciones.

  • Polipropileno (PP): Disponible en variantes como Copolímero Aleatorio (PP-R) y Homopolímero (PP-H), el PP es preferido para aplicaciones de agua potable y aguas negras y grises a bordo. Ofrece una alta flexibilidad, que es crucial para adaptarse a los esfuerzos torsionales y de flexión en las estructuras de los barcos.
  • Materiales PVC: PVC-C (Policloruro de Vinilo Clorado) y PVC-U (Policloruro de Vinilo no Plastificado) también se utilizan según las necesidades específicas de la aplicación. El PVC-C es conocido por su mayor resistencia a la temperatura y mayor resistencia química, lo que lo hace adecuado para entornos marinos más exigentes. Por otro lado, el PVC-U ofrece una excelente resistencia mecánica y suele utilizarse en sistemas de tuberías que requieren rigidez y estabilidad dimensional.

Además, los tubos y accesorios multicapa, así como tubos preaislados como COOL-FIT (PE preaislado), proporcionan beneficios adicionales. Las construcciones multicapa combinan diferentes materiales para un rendimiento óptimo en diversas condiciones, mientras que los tubos preaislados ofrecen una mayor eficiencia energética y protección contra factores ambientales externos.

Cada material plástico se prueba rigurosamente y se certifica para cumplir con los estrictos estándares de seguridad y rendimiento requeridos para aplicaciones marinas. Ofrecen ventajas como construcción liviana, facilidad de instalación y resistencia a la corrosión, lo que contribuye a una mayor eficiencia y longevidad en las operaciones marítimas.

¿Cómo reducir la corrosión de los sistemas de tuberías aplicados en aplicaciones marinas?

La corrosión amenaza significativamente las tuberías marinas, especialmente las expuestas al agua de mar y líquidos corrosivos en tanques. La corrosión interna, a menudo no detectable mediante inspección visual, puede comprometer la integridad de la tubería al reducir el espesor de la pared y provocar posibles fallas. Si bien los cálculos de diseño suelen incluir un margen de corrosión, a veces solo evitan la corrosión uniforme antes de alcanzar la vida útil prevista de la tubería.

Las tuberías que atraviesan tanques requieren paredes más gruesas para resistir la posible corrosión, lo que aumenta el peso del sistema y complica la instalación. En contraste, las tuberías y accesorios marinos de plástico ofrecen una resistencia sólida a los entornos marinos hostiles, productos químicos y agua de mar sin corroerse. Su construcción liviana facilita la instalación y el mantenimiento, lo que las convierte en una alternativa atractiva a las soluciones metálicas tradicionales.

¿Están aprobados para uso marino los tubos y accesorios GF?

Sí, nuestras soluciones marinas (métricas y de schedule) están aprobadas por todas las principales compañías de clasificación como ABS, BV, DNV, RINA o LR (y muchas más) y son seguras para usar a bordo.

La idoneidad de un sistema de tuberías para una operación segura y eficiente a bordo de un barco depende de su cumplimiento con las estrictas regulaciones establecidas por la Organización Marítima Internacional (OMI) y las principales sociedades de clasificación como ABS, DNV, LR y BV. La aprobación depende de factores como la aplicación del sistema, la ubicación dentro de la embarcación, los requisitos de presión, regulaciones de la OMI y la clasificación contra incendios.

Los materiales utilizados en sistemas de tuberías marinas deben someterse a rigurosas pruebas y certificaciones por las sociedades de clasificación para garantizar que cumplan con estrictos estándares de seguridad y rendimiento. Los sistemas de tuberías termoplásticas y multicapa son muy apreciados en entornos marinos por su resistencia a la corrosión, construcción liviana y vida útil extendida. GF Piping Systems ofrece una amplia gama de materiales plásticos y válvulas aprobados que cumplen con estas rigurosas regulaciones de la OMI, garantizando fiabilidad y cumplimiento en operaciones marítimas.

Haga clic aquí para acceder al resumen de nuestro portafolio aprobado para uso marino.

¿Cuáles son las aplicaciones comunes de los sistemas de tuberías marinas?

Los sistemas de tuberías marinas controlan el flujo de fluidos en diversas aplicaciones, incluyendo construcción naval, modernización y plataformas marinas. Se utilizan en más de 30 aplicaciones a bordo, como enfriamiento de motores, sistemas de achique y lastre, tratamiento de agua, y suministro de agua fría y caliente. Estos sistemas aseguran el funcionamiento confiable de embarcaciones como cruceros, portacontenedores, petroleros, ferris Ro/Ro, mega yates y cargueros a granel.

Vea todas las posibilidades de aplicación aquí.

¿Se pueden utilizar cañerías y accesorios marinos de plástico en salas de máquinas?

Sí, las cañerías y accesorios termoplásticos pueden ser utilizados en espacios de maquinaria a bordo de embarcaciones para servicios esenciales y no esenciales. Sin embargo, para aplicaciones esenciales, la elección de materiales debe cumplir con rigurosas normas de seguridad.

Para requerimientos mejorados de protección contra incendios en aplicaciones esenciales (L3) como espacios de maquinaria, salas de bombas, salas de bombas de carga y bodegas de carga categorizadas bajo las clases de resistencia al fuego por la OMI, se recomienda el sistema HEAT-FIT Fire Retardant. Este sistema garantiza el cumplimiento de las regulaciones marinas de seguridad contra incendios y permite el manejo seguro de lastre de agua de mar, tratamiento de agua de lastre, refrigeración de agua dulce y agua de mar y eliminación de gases de escape.

Vea todas las posibilidades de aplicación aquí.

¿Es necesario aislar las cañerías de plástico?

Sí, las cañerías de plástico necesitan ser aisladas, especialmente en aplicaciones de refrigeración y aire acondicionado a bordo. El aislamiento ayuda a mantener el control de la temperatura y la eficiencia del sistema.

Las cañerías de plástico suelen tener una conductividad térmica menor en comparación con las cañerías y accesorios de metal, lo que significa que pueden requerir una capa de aislamiento más delgada. Sin embargo, aislar el sistema de cañerías que transporta el medio puede ser un proceso que consume tiempo, requiriendo un esfuerzo y costo significativos de instalación y mantenimiento.

Para abordar esto, GF Piping Systems desarrolló una solución totalmente preaislada en fábrica que incluye cañerías preaisladas, accesorios, válvulas y herramientas de instalación. Esta solución aumenta la eficiencia de la instalación y hace que el posterior aislamiento sea redundante.

Nuestro sistema COOL-FIT está diseñado para un rendimiento óptimo en aplicaciones de refrigeración. Presenta:

  • Caño Interior de PE100: El caño interior que transporta el medio garantiza el transporte libre de corrosión e incrustaciones de refrigerantes como agua, salmuera o glicol.
  • Aislamiento de Espuma de Alta Energía: Garantiza una alta eficiencia térmica y un aislamiento confiable en un rango de temperatura de -50°C a +60°C.
  • Capa Exterior Protectora de HDPE: Ofrece una sólida protección del aislamiento, reduciendo al mínimo el trabajo de mantenimiento.

Tenga en cuenta que el cálculo preciso del espesor del aislamiento debe determinarse a través de un análisis detallado de sus condiciones de operación. Nuestro equipo de servicio lo asistirá en el cálculo de sus parámetros de refrigeración y definir el sistema de cañerías y aislamiento adecuados para el funcionamiento eficiente de su sistema de refrigeración o aire acondicionado. Comuníquese.

¿Cómo se resuelven las penetraciones de mamparos / penetraciones de cubierta para cañerías de plástico a bordo?

Cuando se trata de penetraciones de mamparos para cañerías de plástico a bordo, las cañerías termoplásticas pueden protegerse en divisiones clasificadas contra incendios utilizando soluciones innovadoras. Penetraciones específicamente aprobadas pueden restaurar la integridad de la cubierta y el mamparo en caso de incendio. La penetración evita que el humo y las llamas se propaguen de una zona de fuego a otra.

Las soluciones aprobadas por la marina de GF Piping Systems han sido probadas y aprobadas por los principales fabricantes de penetraciones en el mercado.

Nuestro equipo de expertos en cañerías marinas está listo para ayudarlo con sus necesidades específicas. Comuníquese con nosotros aquí.

¿Qué métodos de conexión de cañerías puedo usar para conectar las soluciones de GF a un sistema de cañerías marinas existente?

Conectar las cañerías y accesorios marinos de GF a un sistema de cañerías existente a bordo es sencillo. Puedes usar bridas o uniones roscadas para un ajuste seguro. Así es cómo puedes hacerlo:

Bridas: Las conexiones bridadas ofrecen un método robusto y a prueba de fugas para unir cañerías. Son ideales para sistemas de alta presión y permiten el desmontaje fácil para mantenimiento.

Uniones Roscadas: Son perfectas para diámetros de cañerías más pequeños y ofrecen flexibilidad y facilidad de instalación sin necesidad de soldadura.

Para unir diferentes materiales de cañerías, recomendamos usar:

  • UNI-Coupling: Esta solución patentada evita las fugas y garantiza la alta fiabilidad y durabilidad de las uniones. Su perfil esférico en el anillo de agarre de anclaje patentado proporciona un agarre seguro en la cañería, especialmente en superficies duras como acero inoxidable de pared delgada y hierro colado. UNI-Coupling permite una deflexión angular de hasta 2° en cualquier dirección de la cañería y es muy fácil de instalar, incluso en espacios reducidos.

  • MULTI/JOINT: Conectando cañerías de diferentes diámetros y materiales de forma rápida, segura y simple, MULTI/JOINT ofrece una amplia gama de conexiones con y sin restricciones. Gracias al principio de talla única para todo, se pueden ahorrar costos de almacenamiento. La unión es resistente a la corrosión.

Nuestro equipo de expertos en cañerías marinas está listo para ayudarlo con sus necesidades específicas. Para obtener asistencia en su proyecto, comuníquese con nosotros aquí.
