Marine

Le choix du matériau dépend de vos besoins d'application. Cela dépend de l'application, mais voici les matériaux les plus couramment utilisés et leurs avantages matériels distincts :

• Polybutène (PB) : Connu pour sa résistance élevée au fluage et sa durabilité chimique, le PB est idéal pour les systèmes d'eau potable, les conduites d'air comprimé et les circuits d'eau réfrigérée. Il n'altère ni le goût ni les contaminants, le rendant sécuritaire pour les applications d'eau potable.

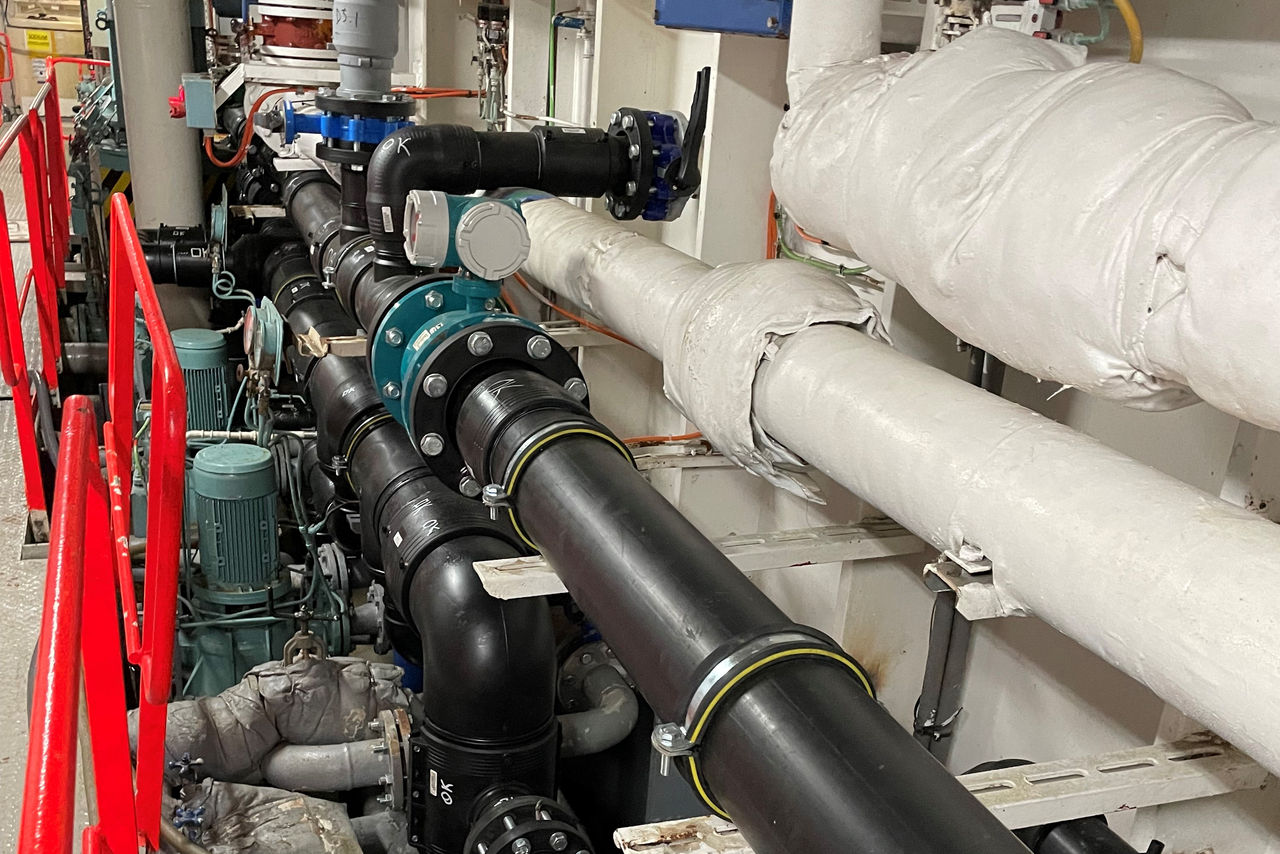

• Polyéthylène (PE) : Le PE est prisé pour son élasticité élevée, sa résistance à la corrosion et sa polyvalence à travers diverses dimensions. Il convient parfaitement aux systèmes d'eau de ballast, aux applications de traitement de l'eau, aux laveurs de gaz d'échappement et aux systèmes de refroidissement d'eau douce et d'eau de mer. Sa flexibilité aide également à amortir les contraintes de torsion et de vibration sur les navires.


• Polypropylène (PP) : Disponible en variantes comme le copolymère aléatoire (PP-R) et l'homopolymère (PP-H), le PP est privilégié pour les applications d'eau potable et les applications d'eaux noires et grises à bord. Il offre une grande flexibilité, essentielle pour s'adapter aux contraintes de torsion et de flexion dans les structures du navire.
  • Solution d'Eau Potable
  • Solution d'Eaux Noires et Grises

• Matériaux PVC : Le PVC-C (Chlorure de polyvinyle chloré) et le PVC-U (Chlorure de polyvinyle non plastifié) sont également utilisés en fonction des besoins spécifiques de l'application. Le PVC-C est reconnu pour sa résistance aux températures élevées et sa résistance chimique améliorée, ce qui le rend adapté aux environnements marins plus exigeants. D'un autre côté, le PVC-U offre une excellente résistance mécanique et est souvent utilisé dans les systèmes de tuyauterie nécessitant rigidité et stabilité dimensionnelle.

De plus, les tuyaux et raccords multicouches, ainsi que les tuyaux pré-isolés tels que COOL-FIT (PE pré-isolé), offrent des avantages supplémentaires. Les constructions multicouches combinent différents matériaux pour des performances optimales dans diverses conditions, tandis que les tuyaux pré-isolés offrent une efficacité énergétique accrue et une protection contre les facteurs environnementaux externes.

Chaque matériau plastique est rigoureusement testé et certifié pour répondre aux normes de sécurité et de performance strictes requises pour les applications marines. Ils offrent des avantages tels qu'une construction légère, une facilité d'installation et une résistance à la corrosion, contribuant à une efficacité et une longévité améliorées dans les opérations maritimes.

• Consultez notre matrice d'application pour trouver le meilleur matériau adapté.
• Parlez à nos experts pour une consultation personnelle.

La corrosion menace considérablement les tuyaux marins, en particulier ceux exposés à l'eau de mer et aux liquides corrosifs dans les réservoirs. La corrosion interne, souvent indétectable par inspection visuelle, peut compromettre l'intégrité du tuyau en réduisant l'épaisseur de sa paroi et en entraînant des défaillances potentielles. Bien que les calculs de conception incluent généralement une marge de corrosion, ils ne préviennent parfois qu'une corrosion uniforme avant d'atteindre la durée de vie prévue du tuyau.

Les tuyaux traversant les réservoirs nécessitent des parois plus épaisses pour résister à la corrosion potentielle, ce qui augmente le poids du système et complique l'installation. En revanche, les tuyaux et raccords marins en plastique offrent une résistance robuste aux environnements marins hostiles, aux produits chimiques et à l'eau de mer sans corrosion. Leur construction légère facilite l'installation et la maintenance, en faisant une alternative convaincante aux solutions métalliques traditionnelles.

Oui, nos solutions marines (métriques et de calendrier) sont approuvées par tous les grands organismes de classification tels que l'ABS, le BV, le DNV, le RINA ou le LR (et bien d'autres) et sont sûres à utiliser à bord.

La pertinence d'un système de tuyauterie pour un fonctionnement sûr et efficace à bord d'un navire repose sur sa conformité aux réglementations strictes établies par l'Organisation Maritime Internationale (OMI) et les principales sociétés de classification telles que l'ABS, le DNV, le LR et le BV. L'approbation dépend de facteurs tels que l'application du système, son emplacement à l'intérieur du navire, les exigences de pression, les réglementations de l'OMI et la classification au feu.

Les matériaux utilisés dans les systèmes de tuyauterie marins doivent subir des tests rigoureux et une certification par les sociétés de classification pour garantir qu'ils répondent aux normes de sécurité et de performance strictes. Les systèmes de tuyauterie thermoplastiques et multicouches sont très appréciés dans les environnements marins pour leur résistance à la corrosion, leur construction légère et leur durée de vie prolongée. GF Piping Systems offre une gamme complète de matériaux plastiques approuvés et de vannes qui sont conformes à ces rigoureuses réglementations de l'OMI, garantissant fiabilité et conformité dans les opérations maritimes.

Cliquez ici pour accéder à l'aperçu de notre portefeuille approuvé pour une utilisation marine.

Les systèmes de tuyauterie marins contrôlent l'écoulement des fluides dans diverses applications, y compris la construction navale, la rétro-ingénierie et les plates-formes offshore. Ils sont utilisés dans plus de 30 applications à bord, telles que le refroidissement des moteurs, les systèmes de cale et de ballast, le traitement de l'eau, et l'approvisionnement en eau chaude et froide. Ces systèmes garantissent le fonctionnement fiable des navires tels que les bateaux de croisière, les porte-conteneurs, les pétroliers, les ferries Ro/Ro, les méga-yachts et les transporteurs en vrac.

Découvrez toutes les possibilités d'application ici.

Oui, les tuyaux et raccords thermoplastiques peuvent être utilisés dans les espaces machines à bord des navires pour des services essentiels et non essentiels. Cependant, pour les applications essentielles, le choix des matériaux doit respecter des normes de sécurité strictes.

Pour répondre aux exigences renforcées de protection contre l'incendie dans les applications essentielles (L3) telles que les espaces machines, les locaux de pompe, les cales à marchandises et les cales à marchandises classifiés selon les classes de résistance au feu par l'OMI, le système HEAT-FIT Ignifuge est recommandé. Ce système garantit la conformité aux réglementations de sécurité incendie maritime et permet la manipulation sécurisée de l'eau de ballast de mer, du traitement de l'eau de ballast, du refroidissement à l'eau douce et de mer et du lavage des gaz d'échappement.

Découvrez toutes les possibilités d'application ici.

Oui, les tuyaux en plastique doivent être isolés, surtout dans les applications de refroidissement et de réfrigération (CVCA/R) à bord. L'isolation contribue au contrôle de la température et à l'efficacité du système.

Les tuyaux en plastique ont généralement une conductivité thermique plus faible que les tuyaux et raccords en métal, ce qui signifie qu'ils peuvent nécessiter une couche d'isolation plus mince. Cependant, l'isolation du système de tuyauterie de transport de fluide peut prendre du temps, nécessitant des efforts d'installation et de maintenance importants, et donc un coût accru.

Pour remédier à cela, GF Piping Systems a développé une solution entièrement pré-isolée en usine qui comprend des tuyaux pré-isolés, des raccords, des vannes et des outils d'installation. Cette solution augmente l'efficacité de l'installation et rend l'isolation ultérieure superflue.

Notre système COOL-FIT est conçu pour des performances optimales dans les applications de refroidissement. Il comprend :

• Tuyau intérieur en PE100 : Tuyau intérieur de transport de fluide garantissant un transport sans corrosion et sans incrustations de liquides de refroidissement comme l'eau, la saumure ou le glycol.
• Mousse d'isolation haute performance : Assure une efficacité thermique élevée et une isolation fiable dans une plage de température de -50°C à +60°C.
• Gaine extérieure protectrice en HDPE : Offre une protection robuste de l'isolation, réduisant au minimum les travaux de maintenance.

Veuillez noter que le calcul précis de l'épaisseur de l'isolation doit être déterminé par une analyse détaillée de vos conditions de fonctionnement. Notre équipe de service vous aidera à calculer vos paramètres de refroidissement et à définir le bon système de tuyauterie et d'isolation pour le fonctionnement efficace de votre système de refroidissement ou de réfrigération. Contactez-nous.

En ce qui concerne la pénétration de cloisons pour les tuyaux en plastique à bord, les tuyaux thermoplastiques peuvent être protégés dans des divisions résistant au feu à l'aide de solutions innovantes. Des pénétrations spécifiques approuvées peuvent restaurer l'intégrité du pont et de la cloison en cas d'incendie. La pénétration empêche la propagation de la fumée et des flammes d'une zone d'incendie à une autre.

Les solutions approuvées en marine de GF Piping Systems ont été testées et approuvées par les principaux fabricants de pénétrations sur le marché.

Notre équipe d'experts en tuyauterie marine est prête à vous aider pour répondre à vos besoins spécifiques. Veuillez nous contacter ici.

Connecter les tuyaux et raccords marins de GF à un système de tuyauterie existant à bord est simple. Vous pouvez utiliser des brides ou des raccords filetés pour un ajustement sécurisé. Voici comment procéder :

Brides : Les raccordements à bride offrent une méthode robuste et étanche pour joindre les tuyaux. Ils sont idéaux pour les systèmes haute pression et permettent un démontage facile pour l'entretien.

Raccords filetés: Parfaits pour les petits diamètres de tuyaux, ils offrent flexibilité et facilité d'installation sans nécessité de soudure.

Pour connecter différents matériaux de tuyauterie, nous vous recommandons d'utiliser :

• UNI-Coupling: Cette solution brevetée empêche les fuites et garantit une fiabilité et une durabilité élevées des raccords. Son profil sphérique sur la bague d'ancrage brevetée assure une prise sécurisée sur le tuyau, en particulier sur des surfaces dures comme l'acier inoxydable mince et la fonte. UNI-Coupling permet une déviation angulaire allant jusqu'à 2° dans n'importe quelle direction de tuyau et est très facile à installer, même dans des espaces restreints.


• MULTI/JOINT: Connectant rapidement, en toute sécurité et simplement des tuyaux de différents diamètres et matériaux, MULTI/JOINT offre une large gamme de connexions à retenue et sans retenue. Grâce au principe taille unique, les coûts liés aux stocks peuvent être réduits. Le raccord est résistant à la corrosion.

Notre équipe d'experts en tuyauterie marine est prête à vous aider pour répondre à vos besoins spécifiques. Pour obtenir de l'aide dans votre projet, veuillez nous contacter ici.
