Gasversorgung

Halten Sie Ihren Durchfluss unter Kontrolle - Unsere optimierten Gaslösungen helfen Ihnen, Kosten zu senken und die Sicherheit zu erhöhen.

Lange Lebensdauer konsistenter Gasnetzleistung

Unsere umfassenden Rohrleitungskomponenten, Verbindungstechnologien und spezialisierte Lösungen erhöhen die Effizienz, Zuverlässigkeit, Sicherheit und Langlebigkeit. Polyethylen (PE)-Rohrsysteme sind auf eine beeindruckende Lebensdauer von 100 Jahren ausgelegt, bieten außergewöhnliche Langlebigkeit und reduzieren Wartungs- und Reparaturbedarf für Gasleitungen. Ihre leichte Bauweise senkt die Energiekosten für Transport und Installation, während ihre Korrosionsbeständigkeit langfristige Zuverlässigkeit gewährleistet. Diese Eigenschaften tragen zu einer geringeren CO2-Bilanz bei und verbessern die Nachhaltigkeit. Unsere thermoplastischen Lösungen zeigen unser Engagement sowohl für wirtschaftliche Effizienz als auch für Umweltverantwortung in der Gasindustrie.

Polymerrohrleitungen für optimale Gasnetzleistung

Sicherer Betrieb von Gasnetzen

Im Mittelpunkt unserer Aktivitäten steht die Priorisierung von Sicherheit, Langlebigkeit und Effizienz, um das Gasverteilungsnetz erstklassig zu halten. PE-Rohre zeichnen sich durch ihr robustes Sicherheitsprofil aus - sie sind hochbeständig gegenüber Stößen, Abnutzung und Leckagen, was eine sichere und unfallfreie Nutzung ermöglicht. Ihre außergewöhnliche Qualität verlängert ihre Lebensdauer erheblich, widersteht Korrosion, Chemikalien und Umweltbelastungen und reduziert somit Wartungskosten und Systemausfälle - wesentlich für die Sicherheit und Zuverlässigkeit von Gasnetzen.

Die Zuverlässigkeit eines Gasversorgungsunternehmens ist entscheidend. Wir verwenden Ultraschall-NDT (zerstörungsfreie Prüfung) für Inspektionszwecke während der Einrichtungsphase, während Pipe Condition Assessment-Techniken für die operativen Phasen zur präzisen Erfassung von Informationen über den Zustand der Rohrleitungsinfrastruktur zur Verfügung stehen.



Einfache und schnelle Installation

GF Global Academy's  Schulungsprogramme in Verbindung mit vorgefertigten Lösungen erleichtern einfache, schnelle und qualitativ hochwertige Installationen mit geringem Wartungsaufwand. Durch die Verwendung vorgefertigter Komponenten wird die Montagezeit vor Ort erheblich reduziert, was die Qualität der Installationen verbessert. Darüber hinaus stellt das Training sicher, dass Installateure gut auf eine effiziente Umsetzung vorbereitet sind. Die Einführung von Plug-and-Play-Lösungen zusammen mit innovativen Verbindungstechnologien und Vorfertigungsmethoden verkürzt effektiv die Projekt- und Installationsszeiten.

Zusätzlich zu unserem umfangreichen PE-System bieten wir außergewöhnliche Lösungen für die Reparatur und Wartung verschiedener Rohrsysteme. Die MULTI/JOINT® 3000 Plus-Fittings bieten eine schnelle, sichere und einfache Reparatur für Gasverteilungsnetze. Diese Fittings, die für eine einfache Handhabung konzipiert sind, verfügen über zugängliche Schrauben, können ohne spezielle Werkzeuge installiert werden und sind in der Lage Rohre unterschiedlicher Materialien zu verbinden. Dadruch entfallen die zeitaufwändigen Schweiss- oder Flanscharbeiten und dies vereinfacht Wartungs- und Reparaturvorgänge.

Unterstützung von der Planung bis zur Installation

Unser Team widmet sich der umfassenden Unterstützung während Ihres Projekts, um sicherzustellen, dass Eigentümer und Planer sich auf ihre Kernaktivitäten konzentrieren können, ohne Unterbrechungen.

Um den Designprozess zu verbessern und die Betriebssicherheit jedes Systems zu erhöhen, bieten wir digitale Bibliotheken (CAD/BIM) und  Engineering-Services an. Darüber hinaus haben wir Schulungen für Netzbetreiber zu den  Stumpfschweiss- und Elektroschweisstechniken sowie die dabei eingesetzten Maschinen, Vor-Ort-Services und Vorfertigung, um die Projektabschlusszeiten weltweit zu beschleunigen.

Nachhaltige Lösungen

Unsere Lösungen priorisieren Nachhaltigkeit für Gasnetze und zielen auf eine Verringerung von Treibhausgasen und eine verbesserte persönliche und betriebliche Sicherheit durch leckagefreie Schweissungen ab. Die verlängerte Lebensdauer unserer Komponenten führt zu weniger Ersatzteilen und weniger Abfall, was die Ressourcenschonung fördert. Darüber hinaus reduziert das leichte und effiziente Design den Energieverbrauch während Transport und Betrieb, was unsere Verpflichtung zur Umweltschonung vorantreibt und den Gesamtkohlenstoff-Fußabdruck minimiert.

Referenzen

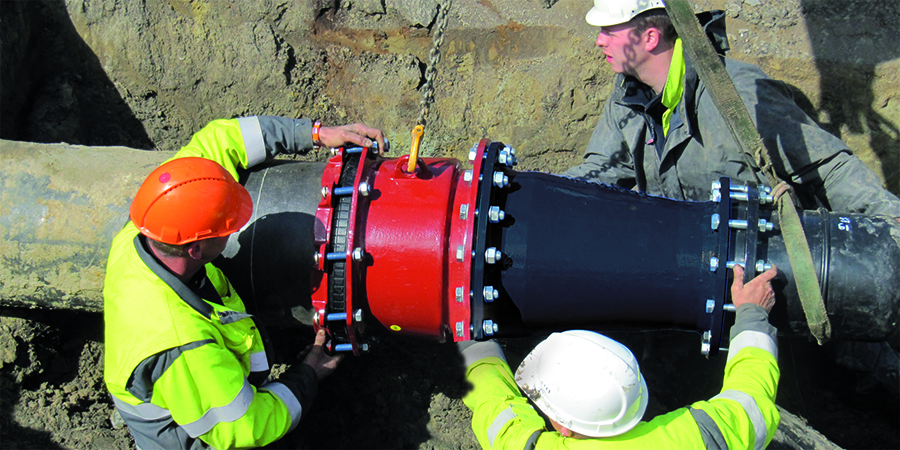

Jede Minute zählt: SIchere Umleitung

Gemeinde Tilburg, Niederlande

In Tilburg sah sich ein neu gekauftes Containerterminal einem Sicherheitsrisiko gegenüber, da unter schweren gestapelten Containern eine DN400-Gusseisen-Gasleitung verlief. Das Gasunternehmen beschloss, die Rohrleitung um den Bereich herumzuleiten und die bestehende abzusperren. Es wurde beschlossen, die MULTI/JOINT® 3000 Plus DN400-Kupplung mit NBR-Dichtungen einzusetzen, die für Gasleitungen bis zu 5 bar geeignet ist, unter Verwendung eines Flanschadapters und einer FF-Reduzierung DN400 x DN300.

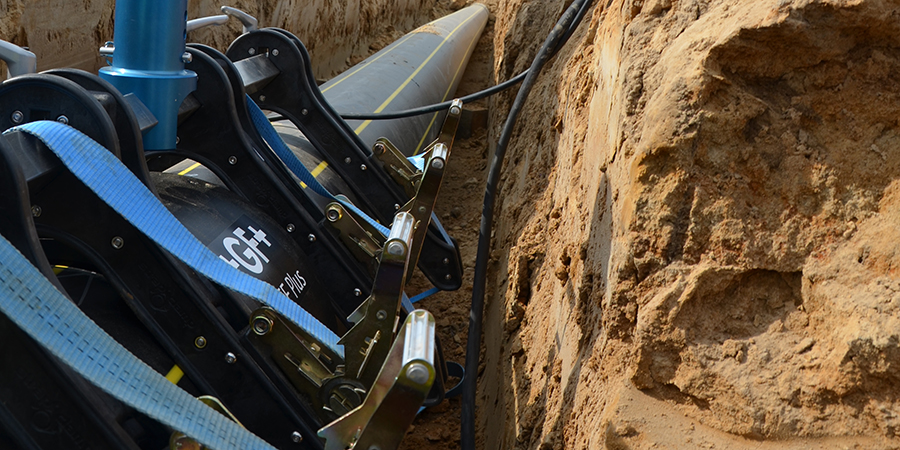

Sichere Gasversorgung für Lebensmittel

Visser & Smit Hanab (V&SH), Belgien

Das neue Werk von Agristo in Wielsbeke, Belgien, benötigt eine stabile Gasversorgung für die Herstellung von Kartoffelprodukten. Der Auftragnehmer Visser & Smit Hanab minimierte das Risiko von Versorgungsunterbrechungen, indem er Produkte von GF Piping Systems verwendete, darunter ELGEF Plus Kupplungen, Werkzeuge und Schweissmaschinen für die d355 mm Gasleitung. V&SH schätzte den lokalen Service und die einfache Montage der ELGEF Plus Kupplungen, die die Arbeit effizient auch unter tropischen Installationsbedingungen bei 30°C abschlossen.

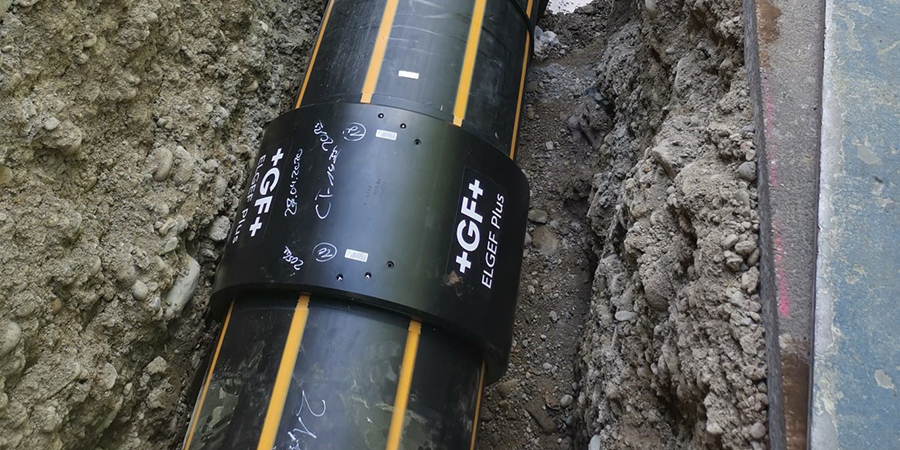

Kostengünstige Gasleitung

Energie 360° und FREI Rohrleitungsbau AG, Schweiz

Bei der Erneuerung einer Stahltransportleitung in Zürich standen Energie 360° vor Herausforderungen eines hohen Grundwasserspiegels, sowie eines räumlich begrenzten Grabens.  Angepasste PE-Rohrsegmente mit ELGEF Plus-Kupplungen boten eine zeitsparende, kostengünstige Lösung, verlängerten die Lebensdauer der Leitung und gewährleisteten eine Installation in engen Räumen. An sensiblen Anschlusspunkten an Unterführungen von bestehenden Versorgungsleitungen und aufgrund des begrenzten Platzes schätzte das Installations-Team die einfache Installation der ELGEF Plus-Kupplungen von GF Piping Systems mit aktiver Armierung.

Kontrollierte Leistung mit NDT

Erleben Sie unerreichte Installationsqualität mit GF Piping Systems. Unsere hochmoderne Ultraschall-NDT (Non-Destructive Testing) -Technologie bietet präzise Ultraschallscans zur Identifizierung von Mängeln und zur Gewährleistung der Integrität Ihrer Schweissverbindungen.

Managen Sie Gasanwendungen mit unseren innovativen Lösungen

Horizonte erweitern: Von der Gasexpertise zum Wasserstoff-Gas

Entdecken Sie die bahnbrechenden Innovationen von GF Piping Systems in der Gasindustrie, die sich jetzt auf das aufstrebende Feld des Wasserstoffs erstrecken. Da Wasserstoff eine Schlüsselrolle im Energiewandel spielt, können unsere fortschrittlichen Systeme verschiedene Medien effizient über die Wasserstoff-Wertschöpfungskette hinweg transportieren.

Häufig gestellte Fragen

Welche Normen und Zertifizierungen halten die PE-Produkte/Fittings von GF Piping Systems für Gas ein?

Die PE-Gasverteilungsleitungen von GF Piping Systems entsprechen internationalen Normen wie ISO, EN und ASTM. Sie sind auch von relevanten Gas-Zertifizierungsstellen bestätigt, um die Sicherheit und Zuverlässigkeit zu gewährleisten.
Hier finden Sie eine Liste der wichtigsten internationalen Normen, darunter:

  • ISO 4437 für Polyethylenrohre für die Gasversorgung
  • EN 1555 für Kunststoff-Rohrsysteme für die Gasversorgung
  • ASTM D2513 für Polyethylen (PE)-Gasdruckleitungen, -rohre und -fittings Diese Normen gewährleisten, dass die Rohre Sicherheits-, Qualitäts- und Leistungsanforderungen erfüllen.

Was versteht man unter aktiver Armierung für PE-Grossdimensionen und welche Dimensionen sind abgedeckt?

ELGEF Plus Elektroschweissmuffen von d355 bis d800 mm werden mit "aktiver" PE-Armierung hergestellt. Die werkseitig eingebrachte Umfangsspannung des äusseren PE-Rings stoppt während des Schweissprozesses das Ausdehnen der Muffe. Das bedeutet, dass der Montageabstand zwischen Muffe und Rohr aktiv und schnell geschlossen wird.

Die PE-Lösungen von GF Piping Systems für grosse Dimensionen umfassen Produkte für Rohre bis d2000. Diese Systeme sind so konzipiert, dass sie zuverlässige, korrosionsfreie und wartungsfreie Lösungen bieten und eine erwartete Lebensdauer von 100 Jahren haben.

Welche Installationstechniken werden für die PE-Gasverteilungsleitungen von GF Piping Systems empfohlen?

Zu den empfohlenen Installationsverfahren gehören Stumpfschweissen, Elektroschweissen und Muffenschweissen. Diese Methoden schaffen starke, dichte Verbindungen, die die Integrität des Gasverteilungssystems gewährleisten. GF Piping Systems bietet Schulungsprogramme und Zertifizierungen für Installateure an, damit sie ordnungsgemäß in den Schweisstechniken geschult und zertifiziert werden um so sichere und zuverlässige Installationen zu ermöglichen.

Wie verhalten sich PE-Rohre bei extremen Temperaturen?

PE-Rohre zeigen eine ausgezeichnete Leistung in einem breiten Temperaturbereich. Sie bleiben bei niedrigen Temperaturen flexibel und werden nicht spröde.  Zusätzlich können sie moderat hohe Temperaturen ohne Verschlechterung bewältigen. Die PE-Gasverteilungsleitungen von GF Piping Systems können effektiv in einem breiten Temperaturbereich betrieben werden. Üblicherweise können unsere ELGEF Plus Produkte Temperaturen von -50°C bis 60°C (-58 °F bis 140 °F)  standhalten. Ihre Flexibilität und Widerstandsfähigkeit gegen Sprödigkeit bei niedrigen Temperaturen machen sie für verschiedene Klimabedingungen geeignet.

Für welche Druckbereiche sind die Fittings für Gasnetze von GF Piping Systems geeignet?

Die Druckbereiche für unsere Fittings variieren je nach spezifischem Produkt und Durchmesser. Im Allgemeinen sind PE Systeme für Gasverteilungsanwendungen mit Druckbereichen von bis zu 10 bar (145 psi) erhältlich. Es ist wichtig, die geeigneten Druckbereiche entsprechend den Systemanforderungen und den Entwurfsspezifikationen auszuwählen.

Welche häufigen Herausforderungen treten beim Elektroschweissen auf und welche Dienstleistungen bietet GF Piping Systems zur Bewältigung dieser Herausforderungen an?

Die mit dem Elektroschweissen verbundenen Herausforderungen erfordern ein umfassendes Verständnis und Maßnahmen zur Minderung verbreiteter Hürden. Diese Initiative gewährleistet die Integrität und Zuverlässigkeit von gasführenden Polymerrohrsystemen.

Häufige Herausforderungen beim Elektroschweissen:

  • Rohrovalität: Unvollkommen ovale Rohre können den Elektroschweissprozess beeinträchtigen und die resultierenden Verbindungen schwächen.
    Prävention: Durch die Verwendung von Runddrückwerkzeuge, die von GF Piping Systems angeboten werden, können diese Ovalitäten korrigiert werden, um eine enge Passung und dauerhafte Verbindungen zu gewährleisten.
  • Kontamination: Das Vorhandensein von Schmutz, Staub und anderen Verunreinigungen an der Rohroberfläche kann die ordnungsgemäße Verschmelzung behindern.
    Prävention: Eine Kombination aus spezialisierten Reinigungswerkzeugen und Einhaltung rigoroser Reinigungsrichtlinien von GF Piping Systems gewährleistet die Beseitigung von Verunreinigungen und trägt wesentlich zu einer erfolgreichen Schweissung bei.
  • Falsche Einstecktiefe: Ein falsches Einstecken der Rohrenden in die Elektroschweissfittings kann zu schwachen Verbindungen führen.
    Prävention: Wir bietet ausführliche Anweisungen und Schulungen zur richtigen Einstecktiefe unserer Fittings an. Darüber hinaus bieten wir Werkzeuge zur Markierung der richtigen Einstecktiefe auf den Rohren an.
  • Umweltbedingungen: Temperaturschwankungen, Wind und Feuchtigkeit können den Elektroschweissprozess beeinflussen.
    Prävention: GF Piping Systems empfiehlt den Einsatz von Schweisszelten oder -schutzhütten, um den Schmelzbereich vor Umweltfaktoren zu schützen. Ihre Schulungsprogramme decken bewährte Praktiken für das Arbeiten unter verschiedenen Umweltbedingungen ab.
  • Oxidierte Schicht: Die äußere Schicht des Rohrs kann oxidieren, welche für eine gute Schweissverbindung entfernt werden muss.
    Prävention: Verwenden Sie hochwertige Schäl- und Anfaswerkzeuge, die die oxidierte Schicht um den gesamten Umfang des Rohrs gleichmäßig entfernen können, um eine konsistente Schälung zu ermöglichen. Die Schältiefe sollte konsistent sein, um eine glatte Oberfläche zu gewährleisten. Werfen Sie einen Blick auf unser umfangreiches und benutzerfreundliches Schäl- und Anfasportfolio

Die Schulungsprogramme der GF Global Academy umfassen alle Facetten des Elektroschweissprozesses, um sicherzustellen, dass die Techniker gut  vorbereitet sind, potenzielle Herausforderungen zu bewältigen.

Für detailliertere Richtlinien zur Vermeidung von Ausfällen beim Elektroschweissen können Sie das Installations- und Schulungshandbuch zum Elektroschweissen (EN) von GF Piping Systems konsultieren.
