Bildung - Universitäten und weiterführende Schulen

Prozesswasser und Spezialabfalllösungen für Innovationen in den Lebenswissenschaften.

Revolutionieren Sie Ihre Forschung mit Prozesswasserlösungen

GF-Produkte liefern die reinsten Wasserlösungen, die für modernste Forschung an Universitäten unerlässlich sind, sowie Spezialabwasserrohrleitungen und Neutralisationssysteme für sowohl Universitäten als auch weiterführende Schuleinrichtungen. Unsere Produkte gewährleisten zuverlässigen und durchgängig sicheren Transport, und wir bieten Spitzenlösungen mit Einzel- und Doppelwand für spezielle Abfälle.

Erfolgsgeschichte: Wasserverteilung transformieren

Rice University, Vereinigte Staaten von Amerika

Erfahren Sie, wie die Rice University ihre Wasserverteilung mit GF Piping Systems verbessert hat. Sehen Sie sich das Video an, um zu erfahren, wie die Installation von über 200 AquaTap™-Armaturen und anderen fortschrittlichen Lösungen von Wylie Engineering die Wasserqualität verbessert, Kosten gesenkt und die Systemeffizienz gesteigert hat.

Bitte Cookies zulassen, um das Video zu sehen.

Anwendungen

RO/DI-Rohrleitungen

GF bietet Polymer-PVDF- und PP-Lösungen mit fortschrittlichen Umkehrosmose-Anlagen für deionisiertes Wasser. Unsere Experten bieten umfassende technische Unterstützung, behandeln Bedenken hinsichtlich Toträumen und optimieren das Systemdesign. Wir bieten auch die umfassendsten Schulungs- und Zertifizierungsprogramme der Branche vor der Installation, um eine ordnungsgemässe Leistung und Integrität aller Systeme sicherzustellen.

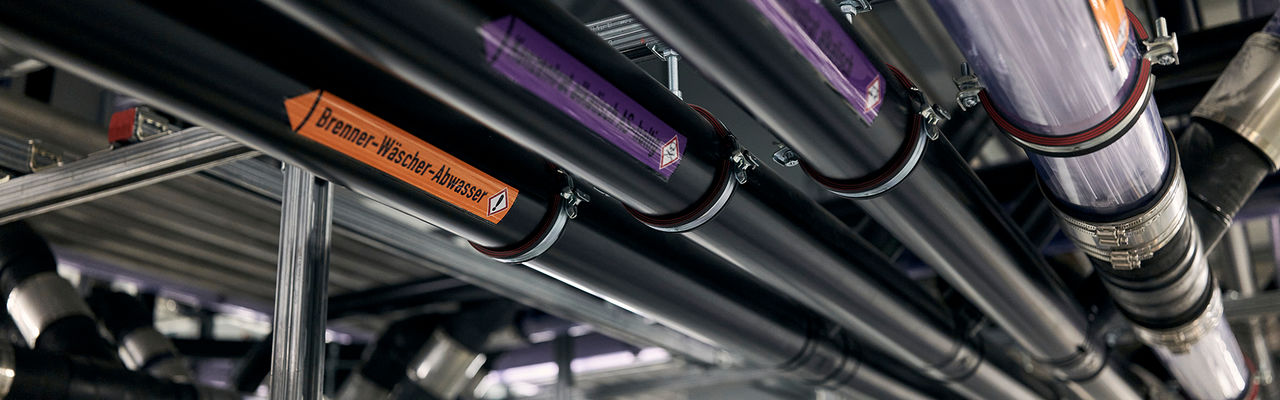

Spezialabfall

GF bietet Spitzenlösungen mit Einzel- und Doppelwand für Spezialabfälle. Unsere fortschrittlichen Neutralisations- und Leckdetektionssysteme, doppelwandigen Behälterrohrleitungen und robusten druckbewerteten Armaturen gewährleisten, dass Ihre Abläufe sicher, effizient und konform sind. Profitieren Sie von unserer fachkundigen technischen Unterstützung und den umfassendsten Schulungs- und Zertifizierungsprogrammen der Branche.

Neutralisation

GF bietet verschiedene Behandlungs- und Überwachungslösungen für spezielle Abfallabflüsse von Einrichtungen, um die gesetzlichen Vorschriften einzuhalten. Unser Designteam arbeitet mit Ingenieuren oder Gebäudemanagern zusammen, um auf Abflussparameter und Chemikalien basierende Systemoptionen zu skizzieren, die Spezifikationen zu prüfen und die geeignetste Installation zu empfehlen.

Vorisolierte Rohrleitungslösungen

GF bietet eine breite Palette von werkseitig isolierten Rohrleitungslösungen mit allen Arten von Trägerrohren, optimierter Isolierung, zahlreichen Mantelmaterialien und hauseigener Konstruktion/Lieferung von integrierter Wärmeleitung. Prozesskühlung, Glykolsekundärkühlkreisläufe, Transport von Flüssigkeiten mit hoher Viskosität oder hohen Gefriertemperaturen sind einige der vielen Anwendungen, die wir seit mehr als 50 Jahren beliefern.

Spezialisierte Lösungen

Unser technisches Supportteam steht zur Verfügung, um in allen Phasen des Systemdesigns und der Layouterstellung zu unterstützen.

Referenz

zwei Männer im Gespräch, wobei einer von ihnen auf einen Plan zeigt

AquaTap im Universitätslabor

Rice University, USA

Die AquaTap™ Umlaufarmaturen, die für die Installation im Ralph S. O'Connor-Gebäude an der Rice University entwickelt und spezifiziert wurden, erforderten eine fortschrittliche Lösung, um tote Abschnitte im vollentsalzten (DI) Wasserverteilungssystem zu minimieren. Tote Abschnitte, die auftreten, wenn Wasser in Teilen des Verteilungssystems stagniert, können zu Verunreinigungen und Ineffizienzen führen. Wylie Engineering und GF Piping Systems haben zusammengearbeitet, um diese Herausforderung anzugehen.

FAQs

Brauche ich PP oder PVDF für mein Reinstwassersystem?

Die Auswahl des geeigneten Polymermaterials und der dimensionierten Rohre/Armaturen sollte auf folgenden Systemdesignkriterien basieren:

1.  Betriebsprotokolle zur Systemdesinfektion

  • Vielleicht die wichtigste Frage ist die Methode der Systemdesinfektion. Oftmals schließt dies bestimmte Polymermaterialien aus, noch bevor andere Systemparameter diskutiert werden. Zum Beispiel, wenn das Protokoll eine Ozondesinfektion erfordert, könnte PP ausgeschlossen werden und ein PVDF-System würde spezifiziert – noch bevor Druck, Temperatur, etc. untersucht werden.
  • Am häufigsten verwendet für die Desinfektion von Polymer-Systemen ist die Peressigsäurelösung (Minncare – Mar Cor), andere sind Wasserstoffperoxid, Chlor und potenziell heißes Wasser.

2.  Betriebsdruck und -temperatur
3.  Erforderlicher Durchfluss in GPM für Steigleitungen (Zulauf und Rücklauf) und Bodenschleifen
4.  Erforderliche Strömungsgeschwindigkeit in fps, typischerweise 3-7 fps.
5  Erforderliche Wasserqualität in Megaohm und TOC (Total Organischer Kohlenstoff) Level
6  Bedenken hinsichtlich Kontaminationsaufbau:

  • Ist ein Stegstumpfsystem akzeptabel?
  • Ist ein IR (Infrarot) Stegstumpfsystem bevorzugter?
  • Ist ein BCF (Bead and Crevice Free) Stegstumpfsystem erforderlich?
  • Absolut KEINE Möglichkeit für Kontaminationsaufbau erlaubt
  • System erfordert vollständige Entleerbarkeit während der Desinfektion

7.  Anforderung für Ventile, PRV's, Rotameter, etc.
8  .Befindet sich die Rohrleitung im Plenum?

** abhängig von den Ozonwerten

Typische Wasseraufbereitungsstufen

Verteilerleitungen

Die Schleife muss die Wasserqualität in Zeiten hoher und niedriger Nutzung aufrechterhalten und die erforderliche Menge (Durchfluss) Wasser zu allen Verbrauchspunkten bei konstantem Druck liefern.  Das Wasser (der Durchfluss) muss in Bewegung bleiben, um einen turbulenten Durchfluss aufrechtzuerhalten. Keine toten Äste.

Leitungssegmente

Zuleitung:
Rohrleitung von den letzten Filtern zu den Verbrauchsorten. Dimensioniert nach Durchflussanforderungen. Die Wasserströmung muss ausreichend sein, um Turbulenzen innerhalb der Leitung zu ermöglichen, um eventuellen Bakterienablagerungen zu kontrollieren.

Verbrauchsort:
Stationen, an denen das Reinstwasser verwendet wird.

Rücklaufleitung:

  • Bringt das Wasser von den Verbrauchsorten zurück zum Speichertank
  • Normalerweise kehrt etwa zwei Drittel bis die Hälfte des zirkulierenden Wassers in den Speicher zurück
  • Die Rücklaufleitung kann einen kleineren Durchmesser als die Zuleitung haben. Die Durchflussrate ist normalerweise niedriger, und der kleinere Durchmesser erhöht die Geschwindigkeit des Wassers und damit die Turbulenz.

What is an IFD?

Der IFD ist der "Motor", der einen konstanten Wasserfluss von der Hauptleitung zum AquaTap-Auslaufhahn erzeugt. Der IFD wird durch Anwendung des Bernoulli-Prinzips einzigartig konstruiert, um ein Ungleichgewicht des differentiellen Drucks innerhalb des IFD zu schaffen, das die treibende Kraft für die Zirkulation des Wassers zum Hahn und zurück zum IFD ist.

Sollte ich einen Druckminderer in meiner RO/DI-Rohrschleife verwenden?

Ja, sie bieten dem Endbenutzer eine echte Möglichkeit zur richtigen Steuerung von Durchfluss und Druck für alle Rohrschleifen, die von den "Zuleitungs-" und "Rücklauf-" Steigleitungen des Systems abgehen.

Wie kann ich vorhandene Rohre in meiner Einrichtung umhüllen?

Mit in ihrer Länge aufgeteiltem Rohr kann das Contain-It Rohrsystem von GF über praktisch jedes getestete Trägersystem installiert werden. Das Trägersystem kann ohne Beeinträchtigungen durch die Umhüllungsrohrleitung getestet werden. Etwaige Lecks, die während des Tests gefunden werden, können leicht repariert werden. Leckdetektionskabel oder Leckerkennungsstellen am Tiefpunkt können installiert werden, während die geteilten Komponenten zusammengebaut werden. Die Umhüllungsrohrleitung kann über Kunststoff- und Metallsysteme ober- und unterirdisch nachgerüstet werden, um Mitarbeiter, Geräte und die Umwelt zu schützen. Geteilte Rohre und Armaturen sind in den Größen 3“, 4“ und 6“ erhältlich.

Sollte ich PP pigmentiert (Standard) oder PP unpigmentiert (Natur) Rohr verwenden?

  • PP NATURAL VS. PP PIGMENTIERT
  • Sowohl naturfarbenes als auch pigmentiertes PP übertreffen strenge ASTM-Standards für DI- und ultrareines Wasser (beide übertreffen ASTM Typ E-1.2 um Faktoren von 4-6 Millionen)
  • Auslauganalyse: PP-Standard übertraf Natur in 9 Kategorien (Chlorid, Metalle, Anionen und TOC)
  • Natur-PP ist transluzent, was das Eindringen von Licht ermöglicht und das Wachstum von Mikroorganismen fördert
  • IR-Fusion minimiert das Potenzial für bakterielles Wachstum an der Verbindung.
  • PP-H ist relativ stärker und bietet eine größere Auswahl an Armaturen und Ventilen im Produktsortiment

Sollte ich auf meinem Reinstwassersystem die Steck-, IR- oder BCF-Schweißmethode verwenden?

GF bietet verschiedene Schweissmethoden für industrielle Anwendungen:

Schmelzschweisstechnologie

Stumpfschweissverfahren
PP, PE, PVDF, PB
DVS 2207

Konventioneller Stumpfschweiss
PP, PE, PVDF, PP Natur (PP-n)
DVS 2207

Infrarot-Fusion (IR)
PP-H, PVDF, PP-Natur (PP-n), PE100 (PFA, ECTFE)
DVS 2207-6

Schweissverfahren ohne Fuge und Spalt (BCF)
PVDF, PP-Natur (PP-n)

Schnellübersicht über die Verwendung von Schweissmethoden:

Stumpfschweissverfahren

  • Niedrige Anforderungen an die Wasserqualität
  • Lehrlabors, Wasser für Tiernahrung, Zulaufwasser für Verbrauchsort, Verwendungspunkte
  • Potenzial für innere Blockaden des Durchflusses/Verschmutzung des Rohr- und Fittingmaterials
  • Unmöglichkeit, die innere Verbindung zu inspizieren

IR (Infrarot) Schweissen

  • Steigerung der Anforderungen an die Wasserqualität
  • Kein Potenzial für Verschmutzung des Rohr-/Fittingmaterials
  • Nicht-kontaktierende Verschmelzungen
  • Der innere Schweisswulst ist für den Durchfluss leitend
  • Wiederholbarkeit des Schweisswulstes

BCF (Fuge- und Spaltfreie) Fusion

  • Ultra reine Wasseranforderungen in Labors, pharmazeutischer Produktion, Injektion
  • Kein innerer Wulst
  • Wenn vollständige Drainierbarkeit gemäss Betriebsprotokollen erforderlich ist

Was sind die Vorteile eines aktiven Neutralisationssystems gegenüber einem passiven System?

pH-Neutralisation – Vorteile eines aktiven Systems gegenüber einem passiven System

Warum pH in spezieller Abwasserleitung neutralisieren und/oder überwachen?

  • Abwasserbehörden oder andere Behörden mit Zuständigkeit (AHJ) legen Vorschriften für akzeptable Grenzwerte bestimmter Einleitungen aus den Abwasserleitungen einer Einrichtung fest, die vor dem Anschluss an das städtische Abwassersystem eingehalten werden müssen.
  • Für zulässige pH-Einleitungspegel wird in der Abwassererlaubnis der Einrichtung ein akzeptabler Bereich auf der 0-14-Skala festgelegt. Beispiel: Eine Kanalentlastungsgenehmigung kann einen zulässigen Einleitungs-pH-Bereich von 5,5 bis 10,00 pH haben.

pH-Neutralisation – Vorteile eines aktiven Systems gegenüber einem passiven System (Basierend auf 5,5 – 10,00 Einleitung)

Passive Neutralisation

  • Kalkstein-Chip-Tank(s)
  • Behandelt NUR saure (niedriger pH-Wert) Abfallströme
  • Stellt keine angemessene Behandlung sicher, um sicherzustellen, dass der Ablaufabfallstrom innerhalb des erlaubten Bereichs für Lauge (hoher pH-Wert) liegt
  • Kalksteine erfordern regelmässige Reinigung und Auffüllung. Die Entfernung und Entsorgung der gebrauchten Kalksteine kann kostspielig sein.

Aktive Neutralisation

  • Säure/Lauge-Injektions-pH-Neutralisationssysteme gewährleisten die Einhaltung für den gesamten zulässigen pH-Einleitungsbereich für die Einrichtung
  • Zugabechemikalienbehälter müssen gelegentlich nachgefüllt werden

Anmerkung: Ob passive oder aktive Systeme installiert werden, verlangen Behörden mit Zuständigkeit (AHJ) die Überwachung und Aufzeichnung der Ablauf-pH-Werte. Wir würden vorschlagen, dass Design-Ingenieure bei der Planung eines Projekts ein aktives System vorschreiben. Es wird für den Kunden kostengünstiger sein, von aktiv zu passiv zu wechseln, als es unter Werttechnik hinzufügen zu müssen.
