Val av lämpligt polymermaterial och storlek på rör/anslutningar bör baseras på följande systemdesignkriterier:

1. Anläggningsprotokoll om systemdesinfektion

• Kanske den viktigaste frågan att ställa är metoden för systemdesinfektion. I många fall utesluter detta vissa polymermaterial innan några andra systemparametrar diskuteras. Till exempel kan PP uteslutas om protokollet kräver ozondesinfektion, och ett PVDF-system skulle specificeras – innan tryck, temperatur etc. övervägs.
• Mest använda för desinfektion/rengöring av polymera system är perkättiksyralösning (Minncare – Mar Cor), andra är väteperoxid, klor och potentiellt varmvatten.

2. Arbetstryck och temperatur
3. Krävd flödeshastighet i GPM för stigar (tillförsel och retur) och slingor på golvet
4. Krävd hastighet i fot per sekund, vanligtvis 3-7 fps.
5. Krav på vattenkvalitet i megohm och TOC (Total Organic Carbon)-nivå
6  Oro för uppbyggnad av förorening:

• Är sockelfusionssystem godtagbart?
• Är IR (Infra Röd) svetsning mer önskvärt?
• Är BCF (Pärl- och skår-fri) Fusionssystem nödvändigt?
• Absolut INGEN potential för uppbyggnad av föroreningar tillåts
• System kräver fullständig dränerbarhet under desinfektion

7. Krav på ventiler, PRV:er, Rotametrar, etc.
8. Rör i schakt?

** beroende på ozonnivåer

Vanliga vattenreningsetapper

Distributionsrör

Loopen måste bibehålla hög vattenkvalitet vid perioder av hög användning samt låg användning och leverera rätt mängd (flöde) vatten som krävs till alla användningspunkter vid konstant tryck. Vattnet (flödet) måste hållas igång för att upprätthålla en turbulent strömning. Inga döda grenar.

Loopssegment

Matarledning:
Rör från slutliga filter till användningspunkter. Dimensionerat baserat på flödeskrav. Vattenhastigheten måste vara tillräcklig för att möjliggöra turbulens inom röret för att kontrollera eventuell bakterieuppbyggnad.

Slutanvändningspunkt:
Stationer där det högrena vattnet används.

Returledning:

• Tar vattnet från användningspunkterna tillbaka till lagringstanken

• Vanligtvis cirka två tredjedelar till hälften av det cirkulerande vattnet återvänder till lagringen.
• Returledningen kan ha mindre diameter än matarledningen. Flödes-hastigheten är generellt lägre, och den mindre diametern kommer att öka vattnets hastighet och därmed öka turbulensen.

IFD är "motorn" som skapar en konstant vattenström från huvudlinjen till AquaTap-kranens utlopp.  IFD är unikt konstruerad genom att tillämpa Bernoullis princip för att skapa en differentiell tryck-obalans inom IFD som är den drivande kraften för att vattnet ska cirkulera till kranen och tillbaka till IFD.

Ja, de ger slutanvändaren ett verkligt sätt att kontrollera flöde och tryck för alla rörslingor som löper från systemets "tillförsel" och "retur" stigarna.

Med rör uppdelade längs dess längd kan GF Piping Systems Contain-It rörsystem installeras över praktiskt taget vilket testat bärarsystem som helst.

Bärarsystemet kan testas utan inblandning från inneslutningsrören. Eventuella läckor som upptäcks under testningen kan enkelt repareras. Läckage-detekteringskabel eller läckagedetektionsstationer på låga punkter kan installeras när de splittrade komponenterna monteras.

Inneslutningsrör kan installeras ovanpå och under marken över plast- och metalliska system, vilket skyddar personal, utrustning och miljö. Splittrör och anslutningar finns i storlekarna 3”,  4” och 6“.

• PP NATURLIGT VS. PP PIGMENTERAT
  - Både naturligt och pigmenterat överstiger stränga ASTM-standarder för DI och ultrarent vatten (båda överstiger ASTM Typ E-1.2 med faktorer på 4-6 miljoner)
  - Utspädninganalys: PP Standard presterade bättre än Naturligt inom 9 kategorier (klorid, metaller, anjoner och TOC)
  - Naturlig PP är halvgenomskinlig, vilket möjliggör ljusgenomträngning som främjar mikrobiell tillväxt
  - IR-svetsning minimerar potentialen för bakterietillväxt vid fogar.
  - PP-H är relativt starkare och har fler anslutningar och ventiler tillgängliga i sortimentet

GF erbjuder olika svetsmetoder för industriella tillämpningar:

Sockelsvetsning

PP, PE, PVDF, PB
DVS 2207

Konventionell Gängning
PP, PE, PVDF, PP Naturlig (PP-n)
DVS 2207

Infraröd svetsning (IR)
PP-H, PVDF, PP-Naturlig (PP-n), PE100 (PFA, ECTFE)
DVS 2207-6

Pärl- och Skår-fri svetsning (BCF)
PVDF, PP-Naturlig (PP-n)

Snabbreferens för användning av fogningsmetoder:

Sockelsvetsning

• Låga vattenkvalitetskrav
• Undervisningslaboratorier, vatten till djurfoder, vattenförsörjning till användning vid punkter
• Potentiell inre blockering av flöde/försmutsning av rör- och anslutningsmaterial
• Kan inte inspektera inre fog

IR (Infraröd) svetsning

• Steg upp i vattenkvalitetskrav
• Ingen potential för nedsmutsning av rör-/anslutningsmaterial
• Kontaktfri svetsning
• Inre svetsperla ledande för flöde
• Återupprepbarhet av svetsperla

Pärl- och Skår-fri svetsning

• Ultrarent vattenkrav i laboratorier, läkemedelsproduktion, injektioner
• Ingen inre pärla
• När fullständig dränerbarhet krävs enligt anläggningsprotokoll

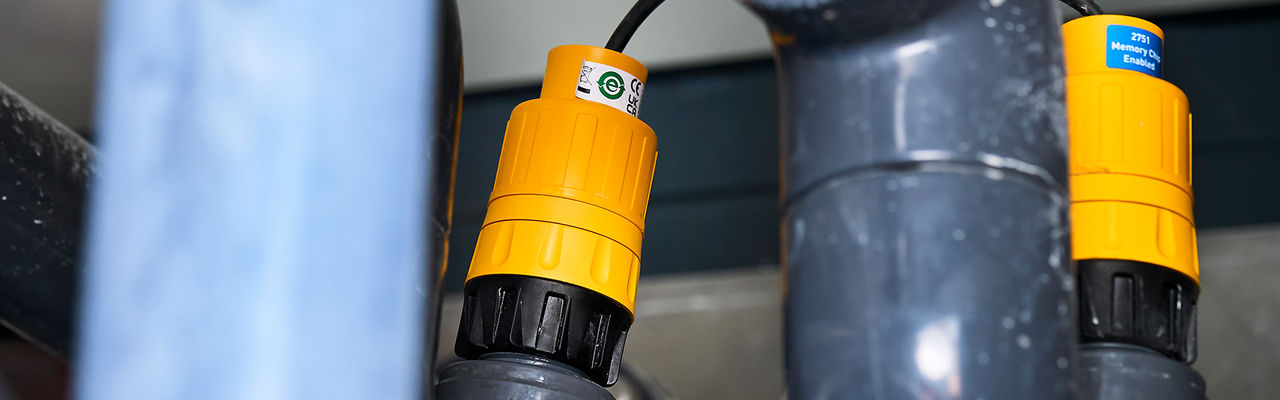

Varför Neutralisera och/eller övervaka pH i specialavfallsledningen?

• Avtalsmyndigheter eller andra myndigheter som har juridiska krav (AHJ) fastställer regler för acceptabla gränser för vissa utsläpp från en anläggnings avloppsrör, som måste uppfyllas innan sammankoppling till det kommunala sanitärsystemet.
• För tillåtna pH-utsläppsnivåer fastställs en acceptabel skala inom 0-14 på anläggningens avloppstillstånd. Som exempel kan avloppstillståndet för en anläggning innehålla ett tillåtet pH-intervall mellan 5,5 – 10,00 pH

pH Neutralisering – Fördelar med Aktivt System vs. Passivt System (Baserat på 5,5 – 10,00 Utlopp)

Passiv Neutralisering

• Kalkstenschiptank(ar)
• ENDAST behandlar sura (lågt pH) avfallströmmar
• Kommer inte att erbjuda korrekt behandling för att säkerställa att utflödesavfallströmmen är inom det tillåtna intervallet för Kaustiskt (höh pH)
• Kalkstenschips kräver rengöring och påfyllning regelbundet. Avlägsnande och bortskaffande av använda kalkstenschips kan vara kostsamt.

Aktiv Neutralisering

• Syra/Kaustikinjektion pH-neutraliseringssystem säkerställer efterlevnad för hela det tillåtna pH-utloppsintervallet för anläggningen
• Reagenskemikaliatankar kräver ibland påfyllning

OBS: Oavsett om passiva eller aktiva system installeras kräver myndigheter som har jurisdiktion (AHJ) övervakning och inspelning av utflödesh pH-nivåer. Vi skulle föreslå att designingenjörer specificerar ett aktivt system när de designar ett projekt. Det blir mindre kostsamt för klienten att ändra från aktivt till passivt under värdegranskning än att behöva lägga till det i specifikationen via tillägg eller frågeblankett.
