La sélection du matériau constitutif de tubes dépend du liquide corrosif que vous souhaitez transporter. Dans de nombreux cas, le recours à une matière synthétique s’impose. En effet, la résistance chimique des matières synthétiques est supérieure à celle des métaux. Mais il faut bien entendu tenir compte de certaines limites pour garantir le bon fonctionnement et la durabilité des installations. Exécutez cette procédure en trois temps pour procéder à la sélection du matériau le plus approprié lorsqu’il s’agit de réaliser des canalisations conçues pour l’acheminement de liquides corrosifs.
Étape 1: Résistance chimique – servez-vous d’une liste

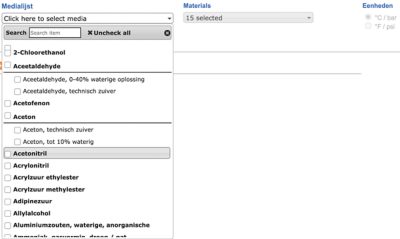

Le transport de gaz, vapeurs et liquides corrosifs s’effectue très souvent par le biais de systèmes de tuyauterie en matière synthétique. La résistance chimique du matériau à employer en déterminera dans une large mesure la sélection. D’une grande fiabilité, la liste des résistances chimiques est facile à consulter. Vous y découvrirez une foule de recommandations détaillées concernant les matières synthétiques et élastomères (joints) d’étanchéité les plus importants auxquels les professionnels ont recours pour acheminer les substances et produits chimiques courants. Cette liste vous permettra de procéder à une première sélection approximative avant d’affiner votre choix lors de la seconde étape.
Étape 2: Recherche et interprétation de la courbe de P/T

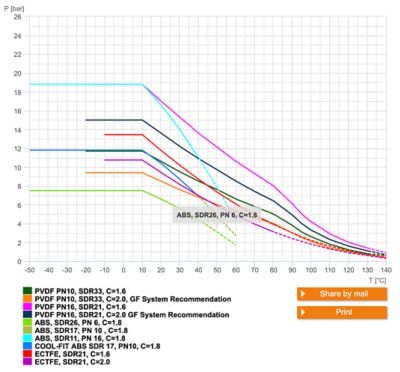

Lors de la sélection du matériau constitutif des tubes et accessoires de canalisations, il faut tenir compte de la courbe de P/T (pression/température) correspondante. Ces courbes rendent compte, pour un matériau déterminé, de la combinaison admissible entre la pression et la température, dans des conditions théoriquement idéales. Ces courbes de P/T sont établies en prenant comme fluide l’eau (ou tout autre liquide dont le comportement chimique est comparable à celui de l’eau) et en admettant une durée de vie théorique de 25 ans. Étant donné que, dans la plupart des cas, le fluide considéré n’est pas une eau, le choix final du matériau à employer sera déterminé par sa résistance chimique et sa courbe de P/T.
Notez aussi que les courbes de P/T relatives aux matériaux constitutifs des tubes diffèrent de celles associées aux vannes et raccords. Si vous souhaitez en savoir plus concernant l’interprétation d’une courbe de P/T, lisez cet article.
Étape 3: Autres critères
Outre les données minimales relatives au fluide, à sa concentration, à la température et à la pression du processus, un certain nombre d’autres paramètres ne manqueront pas d’influer sur le choix du matériau. En voici quelques exemples:
- Charges de sol et de circulation
- Température ambiante
- Rayonnement UV en cas d’installation à l’extérieur
- Environnement chimique
- Dépression
- Coups de bélier ou grandes variations de pression
- Diffusion du fluide
- Accumulation de charges électrostatiques ou environnement potentiellement explosif
- Techniques de raccordement disponibles (*)
- Types de vannes disponibles
- …
La lecture de ce billet de blog vous apprendra pourquoi les systèmes de tuyauterie en PVC-U gagnent rapidement du terrain.
Par ailleurs, nous vous recommandons de consulter votre fournisseur afin de prendre en considération l’ensemble des paramètres susceptibles d’influer sur votre application.
