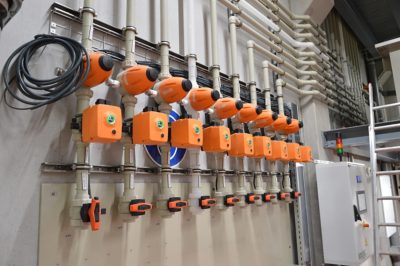

Les vannes de régulation de la pression maintiennent la pression qui règne au sein d’un système de tuyauterie à une valeur préalablement définie, soit à l’entrée de la vanne (vannes de maintien de pression), soit à sa sortie (vannes de réduction de pression).
La combinaison de trois facteurs permet de corriger les variations de pression indésirables qui affectent le fluide considéré:
- itinéraire particulier qu’emprunte le fluide à travers la vanne
- réglage du ressort
- position de la membrane de régulation au sein de la vanne
1. Itinéraire qu’emprunte le fluide à travers la vanne
L’itinéraire qu’emprunte le fluide à travers une vanne dépend de la forme et de la fonction de cette vanne. La morphologie interne d’une vanne est le fruit de l’expérience et de l’évolution des connaissances en hydrodynamique et en mécanique des fluides. La vanne considérée a été conçue en fonction de la nature du fluide à véhiculer et de l’usage auquel cette dernière était destinée.
2. Réglage du ressort de la vanne de régulation de la pression
Le ressort qu’abrite la vanne ne subit qu’un seul réglage effectué en agissant sur une vis de réglage et en se référant à un manomètre (monté parfois sur la canalisation, parfois sur la vanne en tant que telle). La mise sous tension mécanique du ressort lui permet d’exercer sa force de rappel sur la membrane. La tension mécanique du ressort et la position de la membrane à l’intérieur de la vanne permettent de compenser les variations de pression auxquelles le fluide est soumis. L’animation ci-après met en évidence le fonctionnement de cette vanne.
