Mesure du niveau par radar: principe et usage

La technologie radar est l’application la plus évoluée de mesure en continu du niveau de remplissage des cuves industrielles. À l’instar des équipements de mesure par sonar, la technologie de mesure par radar se caractérise par l’exécution de mesures sans contact avec le liquide.

Principe de fonctionnement de la technologie de mesure radar

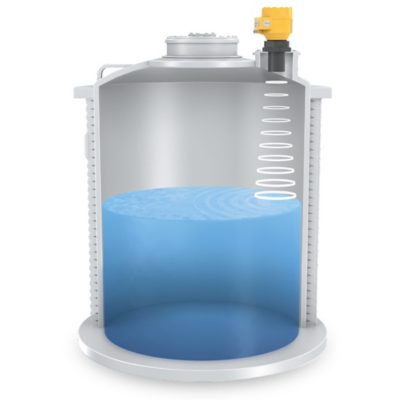

La région supérieure de la cuve considérée accueille une sonde équipée d’une antenne émettrice d’ondes électromagnétiques qui se propagent dans la cuve. Cette sonde capte à leur tour les ondes réfléchies par le liquide emmagasiné dans la cuve. Le temps que met l’impulsion radar pour accomplir ce trajet permet de calculer le niveau du liquide présent dans la cuve.

Applications envisageables

Comme les vapeurs, la formation d’écume, les variations de pression, la densité, la viscosité ou la température n’en contrarient aucunement la propagation, les signaux radar sont parfaitement adaptés à la mesure du niveau des liquides corrosifs. Comme ils pénètrent également à travers toute écume légèrement conductrice, ces signaux radar se prêtent dès lors à de nombreuses applications sur lesquelles butent d’autres méthodes de mesure.

  • Cuves soumises à des variations de température
  • Cuves ou silos sous pression
  • Vapeurs nocives
  • Fluides corrosifs
  • Liquides légèrement moussants

Intérêt des sondes de l’émetteur-récepteur guidé par radar en matière synthétique

Les sondes exécutées en matière synthétique représentent la seule option satisfaisante pour la mesure du niveau des liquides corrosifs. Même si elles n’entrent pas en contact avec le liquide considéré, les sondes qui comportent des composants métalliques ne manqueront pas d’être atteintes par les vapeurs corrosives. C’est pourquoi il est préférable d’opter pour une ou plusieurs sondes exécutées en PP ou en PTFE.

Précision

La mesure de niveaux par radar compte au nombre des méthodes les plus précises sur le marché.
La précision atteinte est de l’ordre de +/- 3 mm.
