Connettività perfetta

Per migliorare l'efficienza degli impianti, il settore dell'automazione si avvale di tendenze specifiche, tra cui l'Industria 4.0, l'implementazione di sistemi connessi, l'adozione di pratiche di manutenzione predittiva e l'integrazione dell'Industrial Internet of Things (IIoT).

Per supportare efficacemente queste tendenze, gli impianti di processo necessitano di un accesso continuo ai dati dei dispositivi sul campo e di una tecnologia di rete all'avanguardia. L'Industrial Ethernet consente una tecnologia all'avanguardia per la comunicazione digitale cablata, ampiamente utilizzata da molti anni in vari settori industriali. Sono disponibili diversi protocolli Industrial Ethernet, a seconda delle capacità dei PLC e degli usi specifici.

Schema della topologia di una rete Ethernet

La tecnologia Ethernet è già la tecnologia standard che collega il PLC con i sistemi di livello superiore. Ora, l'Industrial Ethernet consente di utilizzare la stessa tecnologia a livello di field, in quanto soddisfa gli elevati requisiti delle applicazioni industriali. Questi ambienti esigenti sono fondamentalmente diversi da quelli di casa o dell'ufficio. Mentre connettori e cavi speciali proteggono le proprietà fisiche della connessione, i protocolli Industrial Ethernet come PROFINET, EtherNet/IP o Modbus TCP consentono un funzionamento deterministico a prova di errore.

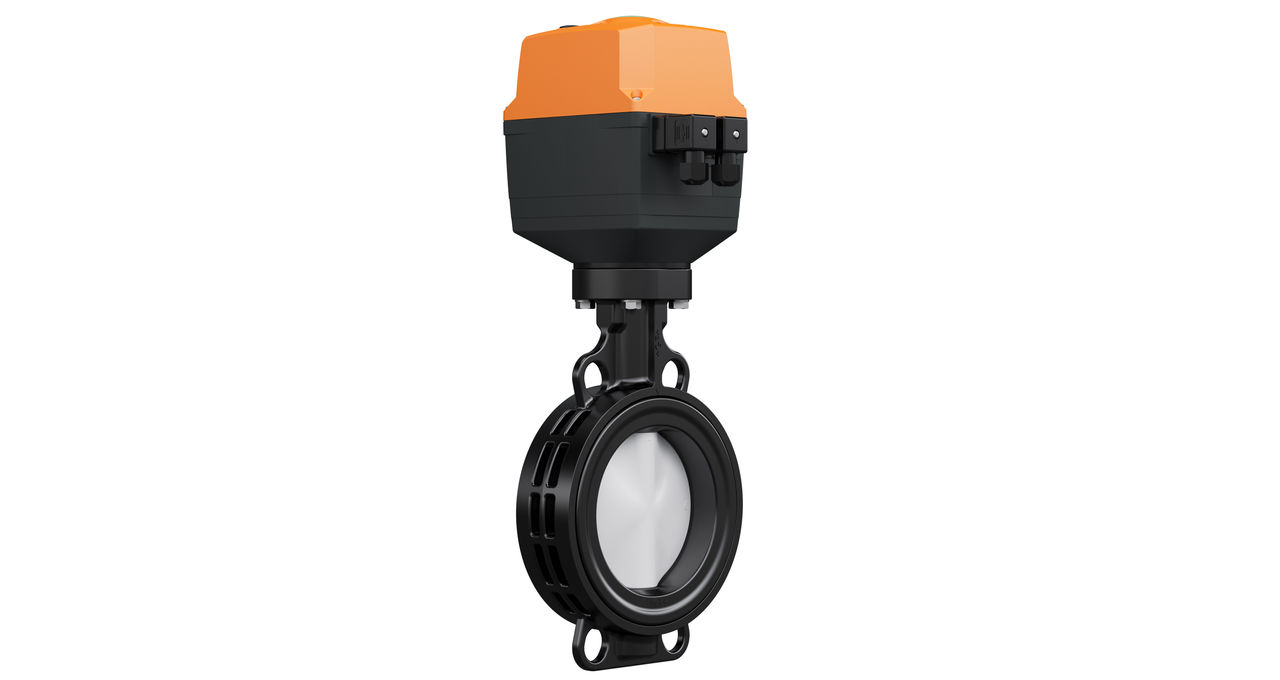

I dispositivi GF Piping Systems abilitati alla rete Ethernet dispongono di due porte Ethernet e di uno switch integrato che consente sia la topologia in linea/a cascata che quella a stella. I nostri attuatori elettrici sono disponibili con pressacavi e connessione interna dei cavi Ethernet ai connettori RJ45 o con connettori M12, che facilitano la connessione del dispositivo senza aprire l'alloggiamento.

GF Piping Systems offre diverse tecnologie di connettività digitale, che vanno al di là dell'Industrial Ethernet. Una di queste è Modbus RTU, un protocollo ampiamente riconosciuto che utilizza la fisica RS-485. Questo protocollo facilita la trasmissione dei dati ai controllori logici programmabili (PLC). Adottando Modbus RTU, gli utenti hanno accesso a ulteriori dati del dispositivo, consentendo di ridurre il numero di schede I/O nel quadro elettrico. I dispositivi compatibili includono il trasmettitore a sei canali 9950, i misuratori di portata a ultrasuoni e la gamma di attuatori elettrici.

Oltre a Modbus RTU, GF Piping Systems supporta altre tecnologie di connettività digitale, come HART e AS-I, per dispositivi selezionati.
