无缝链接

通过数字化连接提高工厂效率。数字通信技术,如带有 EtherNet/IP、PROFINET 和 Modbus TCP 协议的工业以太网,实现了最先进的过程自动化。

在激烈的市场竞争中,制造工厂必须想方设法提高效率才能取得成功。然而,由于当今的现场级技术主要使用 4-20 mA 模拟环路,因此想要实现优化面临诸多限制。这些限制包括与安装和调试相关的成本过高、每个设备只能提供一个值以及缺乏对设备故障预测的支持。

为提高工厂效率,自动化行业迎来了特定的发展趋势,包括工业 4.0、实施互联系统、采用预测性维护实践以及集成工业物联网 (IIoT)。

为有效支持这些趋势,加工方需要在现场无缝访问设备数据,并采用最先进的网络技术。工业以太网是最先进的有线数字通信技术,多年来已广泛应用于各行各业。根据 PLC 的功能和具体使用情况,有不同的工业以太网协议可供选择。

观看我们的网络研讨会

在我们的日常生活中,数字化在办公环境或私人生活中的优势是理所当然的。但是,当您将以前的模拟流程连接起来并实现自动化时,会发生什么呢?现在就注册参加我们的网络研讨会,聆听来自 Caramba Bremen GmbH 公司的 Torsten Lamaack(技术团队负责人)、Benedikt Spielmann(GF管路系统数字化产品经理)和我们的主持人 Antoine Walter(GF管路系统水处理高级业务开发经理)就这一主题阐述我们的应用经验。

观看全部




以太网 拓扑图


以太网技术已经成为连接 PLC 与上层系统的标准技术。现在,工业以太网可以在现场使用相同的技术,因为它能满足工业应用的高要求。这些苛刻的环境与家庭或办公室有着本质的不同。专用连接器和电缆可保护连接的物理特性,而 PROFINET、EtherNet/IP 或 Modbus TCP 等工业以太网协议则可实现故障安全的确定性操作。

GF管路系统支持以太网的设备提供两个以太网端口和一个集成交换机,可实现线路/菊花链和星型拓扑结构。我们的电动执行器可配备电缆接头和以太网电缆与 RJ45 插头的内部连接,也可配备 M12 接头,无需打开外壳即可轻松连接设备。

利用数字通信协议进行实时通信

PROFINET

EtherNet/IP

Modbus TCP

除工业以太网外,GF管路系统还提供各种数字连接技术。其中之一就是 Modbus RTU,这是一种利用 RS-485 物理技术的公认协议。该协议便于向可编程逻辑控制器(PLC)传输数据。通过采用 Modbus RTU,用户可以访问更多的设备数据,从而减少机柜中 I/O 卡的数量。兼容的设备包括 9950 六通道变送器、超声波流量计和电动执行器系列。

除 Modbus RTU 外,GF管路系统还支持 HART 和 AS-I 等其他数字连接技术。

通过嵌入式网络服务器进行远程访问

我们最新系列的先进电动执行器可轻松配备可选的工业以太网配件卡,从而实现控制阀的所有优点,包括监控组件的网络服务器。

网络服务器包含极具价值的数据和文档,例如:

  • 所有实时数值
  • 状态和诊断
  • 事件日志
  • 监控功能(电流+循环时间)
  • 固件更新
  • 下载电动执行机构手册
  • 创建文档
  • 调整末端位置
  • 手动控制
Industrial Ethernet webserver

我们的工业以太网产品

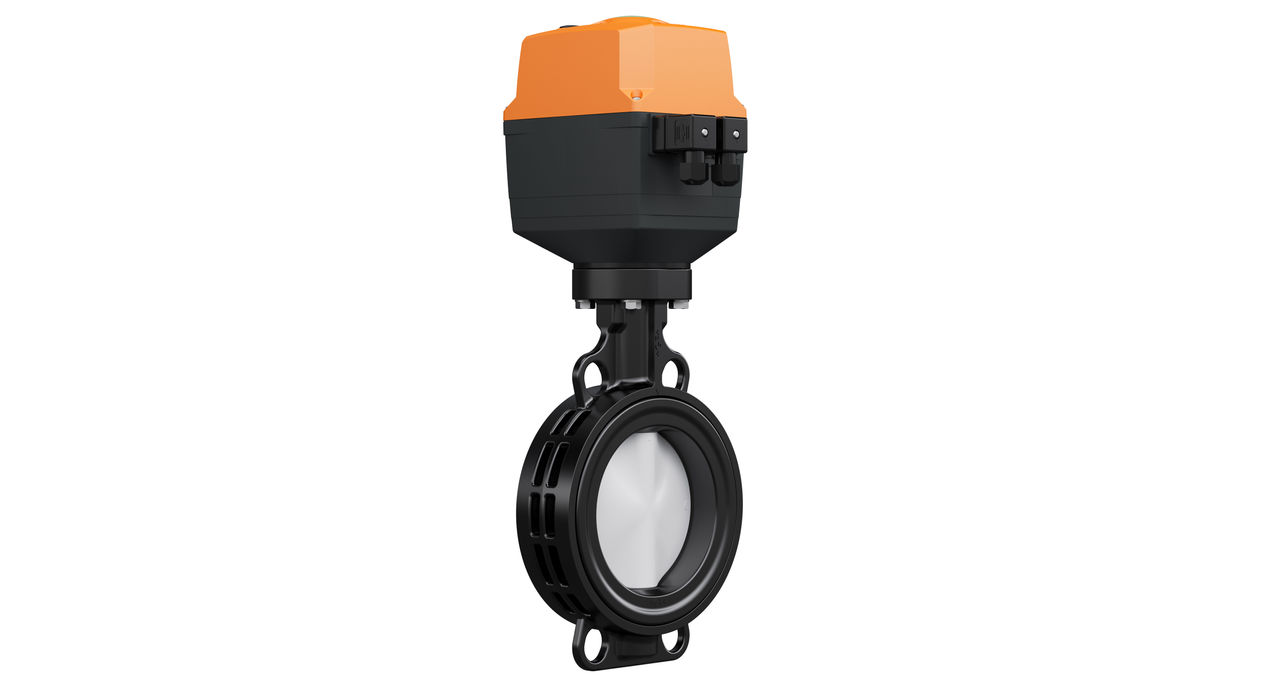

Electric Actuator EA25-250

EA25-250

电动执行器

将久经考验的产品与最先进的技术和耐用部件相结合,是未来实现设备长期安全运行的关键决策。GF管路系统最新一代电动执行器采用全新设计,并增加了工业以太网通信标准和改进的 IP68 防护等级等功能,完全符合客户需求和应用要求。

Diaphragm Valve with positioner RPC D

电动气动定位器

线性行程执行机构

我们的紧凑型顶部安装电/气动定位器 SPC D / SPC PID 经过测试和优化,适用于 GF管路系统的 DIASTAR 型隔膜阀。这些阀门设计用于优化管道内液体的流动曲线,完全由热塑性塑料制成,具有出色的耐用性和可靠性。模块化设计使其能够轻松适应工艺条件。

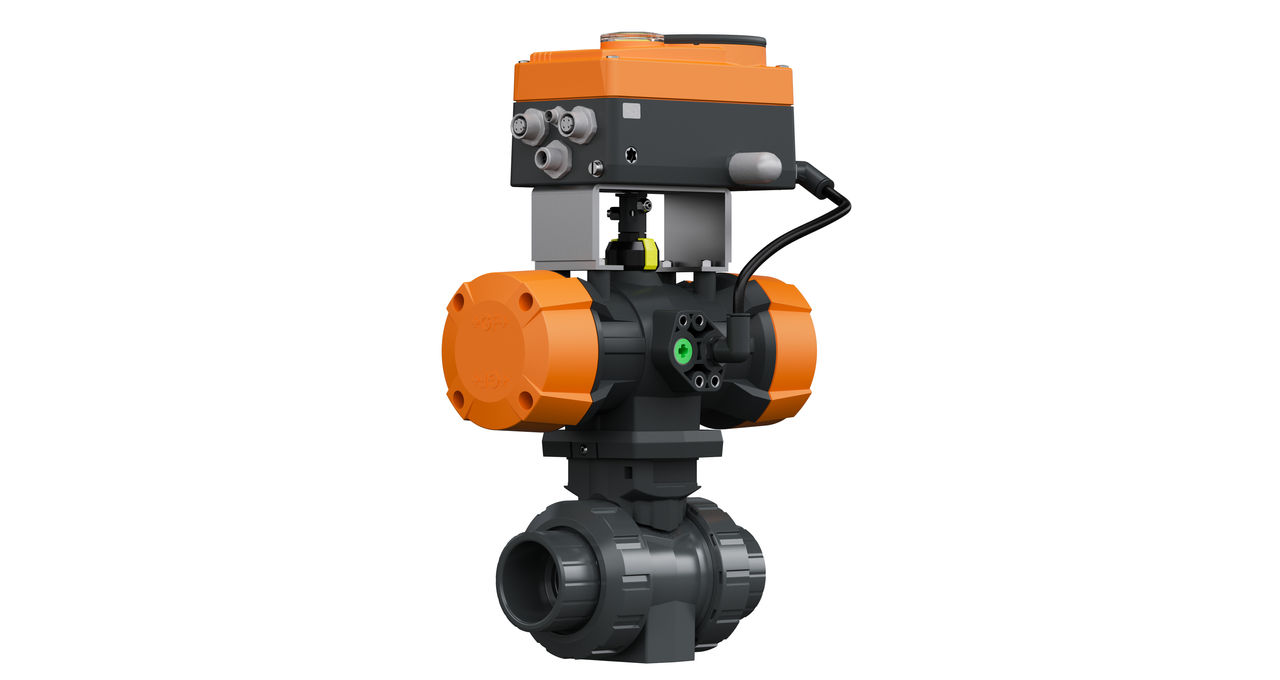

Ball Valve 546 Pro, PPA, RPC

电动气动定位器

螺旋传动

电/气定位器 RPC D / RPC PID 在坚固、紧凑的外壳中实现了最佳控制。可选配的背光大屏幕显示器拥有直观的四键界面,外部操作非常简单。自动控制和设定点定位等增强功能提高了控制阀的性能、效率和操作可能性。


成功故事

Smart Actuator @ Caramba Bremen GmbH

Bremen, 德国

化学品混合和分配

Caramba Bremen GmbH 采用 GF管路系统的球阀和智能执行器来输送各种化学品。

Diaphragm valve with SPC and Flowmeter

Kerns, 瑞士

自动化泳池

奥布瓦尔登水上项目中心选择了带有 SPC 的气动隔膜阀和 GF管路系统的流量计来实现自动流量控制。

Modbus irrigation

Sicily, 意大利

数字化灌溉

IDEA Srl 采用 GF管路系统的 Modbus RTU 阀门和执行器,实现了西西里橘园灌溉的自动化。

过程自动化典型案例集

通过数字化连接提高工厂效率。数字通信技术,如带有 EtherNet/IP、PROFINET 和 Modbus TCP 协议的工业以太网,实现了最先进的过程自动化。
