Naadloze Connectiviteit

De efficiëntie van installaties verbeteren met digitale veldconnectiviteit. Digitale communicatietechnologieën zoals Industrial Ethernet met EtherNet/IP-, PROFINET- en Modbus TCP-protocollen maken ultramoderne procesautomatisering mogelijk.

Spreek met een Expert Toon Producten

In de concurrerende markt moeten productiebedrijven manieren vinden om hun efficiëntie te verhogen om succesvol te zijn. Door het overheersende gebruik van 4-20 mA analoge circuits in de huidige technologieën op veldniveau is het bereiken van optimalisatie echter beperkt. Deze beperkingen omvatten buitensporige kosten in verband met installatie en inbedrijfstelling, de levering van slechts één meetwaarde per apparaat en een gebrek aan ondersteuning voor het voorspellen van apparaatstoringen.

Please accept all cookies to view the youtube video content.

Bekijk Webinar
Toon Producten
Referentie Projecten

Om de efficiëntie van productiebedrijven te verbeteren, omarmt de automatiseringsindustrie specifieke trends, waaronder Industrie 4.0, de implementatie van gekoppelde systemen, de toepassing van voorspellend onderhoud en de integratie van het Industrial Internet of Things (IIoT).

Om deze trends effectief te ondersteunen, hebben procesinstallaties naadloze toegang tot apparaatgegevens in het veld nodig, samen met geavanceerde netwerktechnologie. Industrial Ethernet maakt state-of-the-art technologie mogelijk voor bedrade digitale communicatie, die al vele jaren op grote schaal wordt gebruikt in verschillende industrieën. Er zijn verschillende Industrial Ethernet-protocollen beschikbaar, afhankelijk van de mogelijkheden van de PLC's en de specifieke gebruikssituaties.

Bekijk ons webinar on demand

We vinden de voordelen van digitalisering in een kantooromgeving of in ons privéleven vanzelfsprekend voor ons dagelijks leven. Maar wat gebeurt er als je voorheen analoge processen met elkaar verbindt en automatiseert? Schrijf je nu in voor ons webinar en luister naar Torsten Lamaack (Team Leader Technology, Caramba Bremen GmbH), Benedikt Spielmann (Product Manager Digital Connectivity, GF Piping Systems), en onze gastheer Antoine Walter (Senior Business Development Manager Waste Water Treatment, GF Piping Systems) die dieper ingaan op dit onderwerp aan de hand van de ervaringen van onze klant, Torsten Lamaack van Caramba Bremen GmbH.

Bekijk de volledige aflevering

Please accept all cookies to view the youtube video content.

Een schematische weergave van de topologie van een Ethernet-netwerk

Ethernettechnologie is momenteel al de standaardtechnologie die de PLC verbindt met de bovenliggende systemen. Nu maakt Industrial Ethernet dezelfde technologie mogelijk op veldniveau, omdat het voldoet aan de hoge eisen van industriële toepassingen. Deze veeleisende omgevingen zijn wezenlijk anders dan thuis of op kantoor. Terwijl speciale connectoren en kabels de fysieke eigenschappen van de verbinding beschermen, maken industriële Ethernet-protocollen zoals PROFINET, EtherNet/IP of Modbus TCP een failsafe deterministische bedrijfsvoering mogelijk.

Apparaten van GF Piping Systems met Ethernet bieden twee Ethernet-poorten en een geïntegreerde schakelaar die zowel lijn-/serieschakeling- als stertopologieën mogelijk maakt. Onze elektrische aandrijvingen zijn verkrijgbaar met wartels en interne aansluiting van Ethernet-kabels op de RJ45-stekkers of met M12-connectoren, waarmee het apparaat eenvoudig kan worden aangesloten zonder de behuizing te openen.

Real-time communicatie met digitale communicatieprotocollen

PROFINET

Het GSD-stuurprogramma voor apparaten maakt naadloze integratie met eenvoudige PLC-systemen mogelijk. Het ondersteunt de plug&play functionaliteit, waardoor apparaten kunnen worden uitgewisseld zonder dat herconfiguratie nodig is bij de introductie van een nieuw apparaat. De technologie heeft een hoog niveau van technische geavanceerdheid, waardoor een eenvoudige netwerkdiagnose mogelijk is en flexibele netwerktopologieën kunnen worden toegepast. Bovendien zijn alle apparaten gecertificeerd door PI (PROFIBUS & PROFINET International).

EtherNet/IP

Het EDS stuurprogramma vergemakkelijkt naadloze integratie met eenvoudige PLC-systemen en biedt geavanceerde integratiemogelijkheden met Rockwell Automation-systemen door het gebruik van een gelicentieerde EDS AOP (Add-On Profile). De technologie ondersteunt de Plug&Play-functionaliteit, waardoor apparaten kunnen worden uitgewisseld zonder dat herconfiguratie nodig is bij de introductie van een nieuw apparaat. Het beschikt over een hoog niveau van technische geavanceerdheid, waardoor een eenvoudige netwerkdiagnose mogelijk is en flexibele netwerktopologieën kunnen worden toegepast. Bovendien zijn alle apparaten gecertificeerd door ODVA (Open DeviceNet Vendors Association).

Modbus TCP

De technologie breidt het bekende Modbus-protocol uit via RS-485 en maakt gebruik van Ethernet als onderliggend fysiek medium. Het is ontworpen om naadloos samen te werken met bijna elke PLC of elk ander apparaat dat werkt als een Modbus master, waardoor een wijdverspreide compatibiliteit wordt gegarandeerd.

GF Piping Systems biedt verschillende digitale connectiviteitstechnologieën die verder gaan dan Industrial Ethernet. Eén zo'n aanbod is Modbus RTU, een algemeen erkend protocol dat gebruik maakt van RS-485 fysica. Dit protocol vergemakkelijkt de gegevensoverdracht naar programmeerbare logische controllers (PLC's). Door Modbus RTU te gebruiken, krijgen gebruikers toegang tot extra apparaatgegevens, waardoor het aantal I/O-kaarten in de kast kan worden verminderd. Compatibele apparaten zijn onder andere de 9950 zeskanaalstransmitter, ultrasone debietmeters en het programma elektrische aandrijvingen.

Naast Modbus RTU ondersteunt GF Piping Systems ook andere digitale systemen, zoals HART en AS-I, voor bepaalde apparaten.

Remote toegang via ingebouwde webserver

Onze vernieuwde reeks ultramoderne elektrische aandrijvingen kan eenvoudig worden uitgerust met optionele industriële Ethernet-accessoirekaarten, waardoor alle voordelen van een regelklep beschikbaar zijn, inclusief een webserver om de assemblage te bewaken en te besturen.

De webserver bevat waardevolle gegevens en documentatie zoals:

Alle actuele waarden
Status + diagnose
Gebeurtenislogboek
Bewakingsfuncties (stroom + cyclustijd)
Firmware-updates
Handleiding elektrische aandrijving downloaden
Aanmaken van documentatie
Eindposities aanpassen
Handmatige besturing

Kostenefficiënt en flexibel

Digitale producten kunnen de operationele werkkosten tot 40% verminderen. Daarom verhoogt het de efficiëntie van het veldniveau. Bovendien maakt de digitale oplossing dure I/O-kaarten overbodig, terwijl het aantal kabels van het veldniveau naar de kast aanzienlijk wordt verminderd.

Meerdere procesvariabelen

Er kunnen verschillende datastromen tegelijk naar een apparaat worden gestuurd en van het apparaat worden verzameld. Dit omvat het aanpassen van de eindpositie en het oplossen van problemen, maar ook inzicht in variabelen zoals actuele motorstroom, temperatuur en bedrijfsgegevens.

Snelle inbedrijfstelling

Het op afstand in gebruik nemen en instellen van het apparaat vergemakkelijkt en versnelt de installatie van digitale apparaten aanzienlijk. Dankzij de Plug & Play apparaatuitwisseling wordt dit proces in de toekomst nog verder verbeterd en versneld.

Beveiliging gecertificeerd (SL1) volgens IEC 62443-4-1 en -2

De onderdelen en voorschriften voldoen aan zowel deel 4-1, vereisten voor de levenscyclus van veilige productontwikkeling, als deel 4-2, de technische beveiligingseisen voor IACS-onderdelen.

Ons aanbod voor industrieel Ethernet

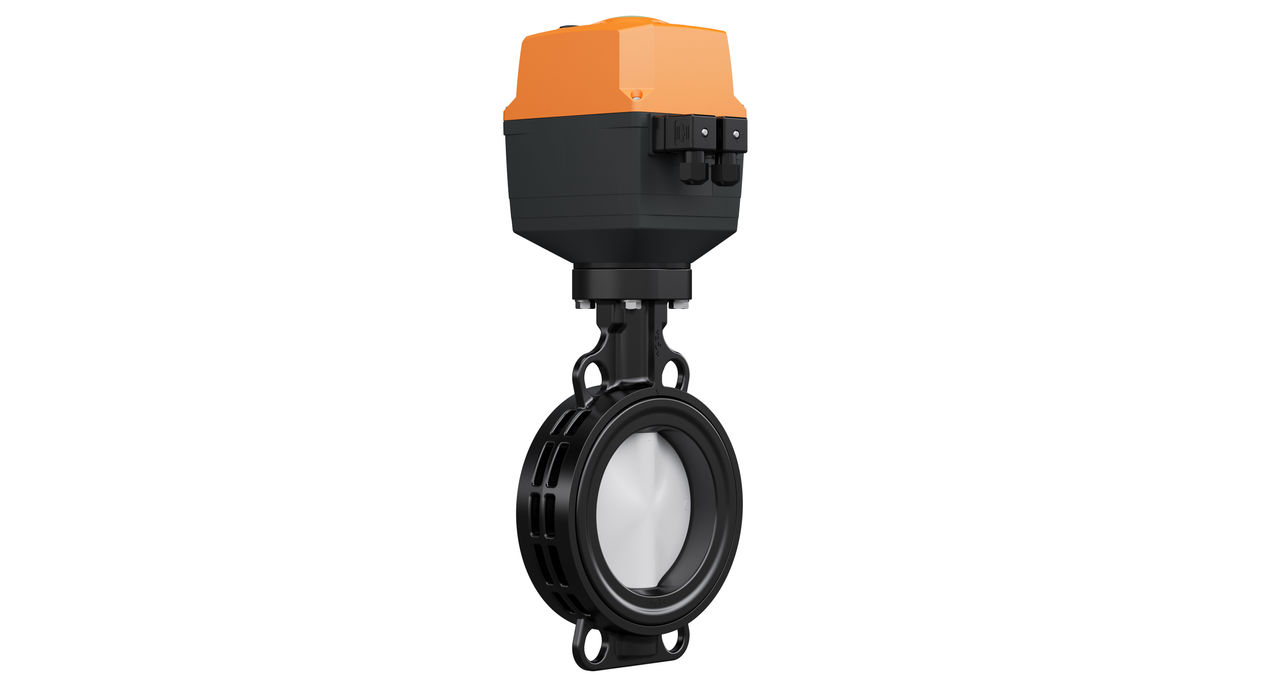

EA25-250

Elektrische aandrijving

Het combineren van bewezen producten met state-of-the-art technologieën en duurzame componenten is van vitaal belang bij toekomstige bedrijfskritische beslissingen voor een langdurige en veilige werking van de installatie. Met een nieuw ontwerp en extra functies zoals industriële Ethernet-communicatiestandaarden en een verbeterde IP68-classificatie, sluit de nieuwste generatie elektrische aandrijvingen van GF Piping Systems perfect aan bij de behoeften van de klant en de vereisten van de toepassing.

Lees meer

Elektropneumatische Positioner

Lineaire slagaandrijvingen

Onze compacte elektropneumatische positioner SPC D / SPC PID voor bovenmontage is getest en geoptimaliseerd voor GF Piping Systems membraanafsluiters van het type DIASTAR. Deze kleppen zijn ontworpen om het stromingsprofiel van de vloeistof in de leiding te optimaliseren en zijn volledig gemaakt van thermoplast voor een uitstekende duurzaamheid en betrouwbaarheid. Dankzij het modulaire ontwerp kunnen ze eenvoudig worden aangepast aan de procesomstandigheden.

Lees meer

Elektropneumatische Positioner

Roterende aandrijvingen

Met de elektropneumatische positioner RPC D / RPC PID leveren we een optimale regeling verpakt in een robuuste, compacte behuizing. De externe bediening is moeiteloos dankzij het optionele grootbeelddisplay met achtergrondverlichting en een zelfverklarende interface met vier toetsen. Verbeterde functionaliteiten zoals geautomatiseerde regeling en gedefinieerde setpointpositionering verhogen de prestaties, efficiëntie en operationele mogelijkheden van het regelklep.

Lees meer

Succesverhalen

Bremen, Duitsland

Chemisch mengen en doseren

Caramba Bremen GmbH vertrouwt op kogelkranen en Smart Actuators van GF Piping Systems voor het transport van een breed scala aan chemicaliën.

Kerns, Zwitserland

Geautomatiseerde zwembaden

Het aquacentrum Obwalden koos pneumatische membraanafsluiters met een SPC en flowmeters van GF Piping Systems voor geautomatiseerde flowregeling.

Download Flyer

Sicilië, Italië

Gedigitaliseerde irrigatie

IDEA Srl heeft de irrigatie van een sinaasappelboerderij op Sicilië geautomatiseerd met afsluiters en aandrijvingen met Modbus RTU van GF Piping Systems.

Download Flyer

Bekijk alle referentiecases voor procesautomatisering

Ontdek onze succesverhalen van klanten over de hele wereld. Duik in een schat aan referentiecases voor inzichten en best practices in waterbeheer en procesautomatisering.

Meer lezen
