Sömlös anslutning

Förbättra anläggningens effektivitet med digital fältanslutning. Digital kommunikationsteknik som industriellt Ethernet med EtherNet/IP, PROFINET och Modbus TCP-protokoll möjliggör den senaste processautomatiseringen.

Tala med en expert Visa produkter

På den konkurrensutsatta marknaden måste tillverkningsanläggningar hitta sätt att öka sin effektivitet för att lyckas. Men med den övervägande användningen av 4–20 mA analoga slingor i dagens teknik på fältnivå, är möjligheten till optimering begränsad. Dessa begränsningar inkluderar alltför höga kostnader i samband med installation och driftsättning, tillhandahållande av endast ett värde per enhet och brist på stöd för att förutsäga enhetsfel.

Please accept all cookies to view the youtube video content.

Se webinar
Visa produkter
Referensfall

För att öka effektiviteten i anläggningen, utnyttjar automationsindustrin specifika trender, inklusive Industry 4.0, implementering av uppkopplade system, antagande av förutsägande underhållspraxis och integrering av Industrial Internet of Things (IIoT).

För att effektivt stödja dessa trender kräver processanläggningar sömlös åtkomst till enhetsdata på fältet, tillsammans med toppmodern nätverksteknik. Industriellt Ethernet möjliggör den senaste tekniken för trådbunden digital kommunikation, som har använts flitigt i olika branscher under många år. Olika industriella Ethernet-protokoll är tillgängliga, beroende på PLC:ernas kapacitet och specifika användningsfall.

Se vårt webinar på begäran

Vi tar digitaliseringens fördelar som givna i kontorsmiljö eller i våra privata liv. Men vad händer när du ansluter och automatiserar tidigare analoga processer? Registrera dig nu för vårt webinar och lyssna på Torsten Lamaack (Team Leader Technology, Caramba Bremen GmbH), Benedikt Spielmann (Product Manager Digital Connectivity, GF Piping Systems) och vår värd Antoine Walter (Senior Business Development Manager Waste Water Treatment, GF Piping Systems ) som utvecklar detta ämne över erfarenheterna från vår kund, Torsten Lamaack från Caramba Bremen GmbH.

Se hela episoden

Please accept all cookies to view the youtube video content.

Schema över en Ethernet-nätverkstopologi

Ethernet-teknik är redan standardtekniken som förbinder PLC:n med de övre skiktsystemen. Nu möjliggör Industrial Ethernet samma teknik på fältnivå eftersom det uppfyller de höga kraven för industriella applikationer. Dessa krävande miljöer är fundamentalt annorlunda än hemma eller på kontoret. Medan speciella kontakter och kablar skyddar anslutningens fysiska egenskaper, möjliggör industriella Ethernet-protokoll som PROFINET, EtherNet/IP eller Modbus TCP felsäker deterministisk drift.

GF Piping Systems Ethernet-aktiverade enheter har två Ethernet-portar och en integrerad växel som möjliggör både linje-/daisy-chain- och stjärntopologier. Våra elektriska manöverdon finns med antingen kabelförskruvningar och intern anslutning av Ethernet-kablar till RJ45-kontakterna eller med M12-kontakter, vilket gör det enkelt att ansluta enheten utan att öppna höljet.

Realtidskommunikation med digitala kommunikationsprotokoll

PROFINET

GSD-enhetsdrivrutinen underlättar sömlös integration med enkla PLC-system. Den stöder Plug&Play-funktionalitet, vilket möjliggör enhetsutbyte utan behov av omkonfigurering när en ny enhet introduceras. Tekniken har en hög nivå av teknisk mognad, vilket möjliggör enkel nätverksdiagnostik och tillmötesgående flexibla nätverkstopologier. Dessutom är alla enheter certifierade av PI (PROFIBUS & PROFINET International).

EtherNet/IP

EDS-enhetsdrivrutinen underlättar sömlös integration med enkla PLC-system och erbjuder avancerade integrationsmöjligheter med Rockwell Automation-system genom användning av licensierad EDS AOP (Add-On Profile). Tekniken stöder Plug&Play-funktionalitet, vilket möjliggör enhetsutbyte utan behov av omkonfigurering när en ny enhet introduceras. Den har en hög nivå av teknisk mognad, vilket möjliggör enkel nätverksdiagnostik och tillmötesgående flexibla nätverkstopologier. Dessutom är alla enheter certifierade av ODVA (Open DeviceNet Vendors Association).

Modbus TCP

Tekniken utökar det välkända Modbus-protokollet genom RS-485, med Ethernet som det underliggande fysiska mediet. Den är designad för att sömlöst fungera med nästan varje PLC eller vilken annan enhet som helst som fungerar som en Modbus-master, vilket säkerställer bred kompatibilitet.

GF Piping Systems tillhandahåller olika digitala anslutningstekniker, som sträcker sig bortom industriellt Ethernet. Ett sådant erbjudande är Modbus RTU, ett allmänt erkänt protokoll som använder RS-485-fysik. Detta protokoll underlättar dataöverföring till PLC (Programmable Logic Controllers). Genom att använda Modbus RTU får användarna tillgång till ytterligare enhetsdata, vilket möjliggör en minskning av antalet I/O-kort i skåpet. Kompatibla enheter inkluderar 9950 transmitter, ultraljudsflödesmätare och sortimentet av elektriska manöverdon.

Förutom Modbus RTU stöder GF Piping Systems andra digitala anslutningstekniker såsom HART och AS-I, för utvalda enheter.

Fjärråtkomst via inbäddad webbserver

Vårt uppdaterade utbud av toppmoderna elektriska manöverdon kan enkelt utrustas med tillbehörskort för industriellt Ethernet som tillval, vilket möjliggör alla fördelar med en styrventil, inklusive en webbserver för att övervaka och styra monteringen.

Webbservern innehåller värdefulla data och dokumentation som:

Alla aktuella värden
Status + Diagnostik
Händelseloggbok
Övervakningsfunktioner (aktuell + cykeltid)
Firmware-uppdateringar
Ladda ner manual för elektriska manöverdon
Skapande av dokumentation
Justering av ändlägen
Manuell kontroll

Kostnadseffektiv och flexibel

Digitala produkter kan minska den operativa arbetskostnaden med upp till 40 % och därmed ökas effektiviteten på fältnivån. Dessutom eliminerar den digitala lösningen behovet av dyra I/O-kort samtidigt som mängden kablar från fältnivå till skåpet minskar avsevärt.

Flera processvariabler

Olika dataströmmar kan skickas till en enhet och samlas in från enheten på en gång. Detta inkluderar justering av ändläge och felsökning, men också insikter i variabler som aktuell motorström, temperatur och driftsdata.

Snabb uppstart

Driftsättning och fjärrinstallation av enheten underlättar och snabbar upp installationen av digitala enheter väsentligt. Plug & Play-enhetsutbyte förbättrar och påskyndar ytterligare denna process för framtiden.

Säkerhetscertifierad (SL1) enligt IEC 62443-4-1 och -2

Komponenterna och kraven uppfyller både del 4-1, säker produktutveckling livscykelkrav och 4-2, de tekniska säkerhetskraven för IACS-komponenter.

Vårt industriella Ethernet-erbjudande

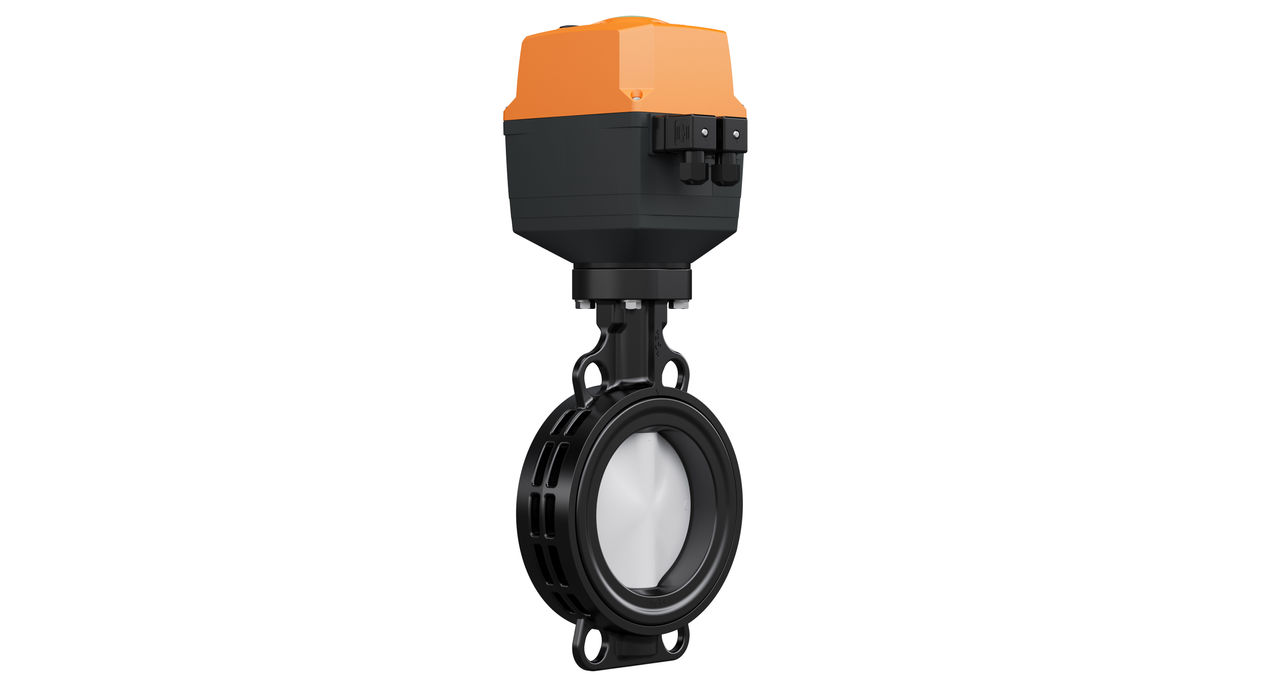

EA25-250

Elektriskt manöverdon

Att kombinera väl beprövade produkter med den senaste tekniken och hållbara komponenter är avgörande för framtida kritiska beslut för långvarig och säker drift av anläggningen. Med en ny design och ytterligare funktioner som industriella Ethernet-kommunikationsstandarder och en förbättrad IP68-klassificering, matchar den senaste generationen elektriska manöverdon från GF Piping Systems perfekt kundens behov och applikationskrav.

Läs mer

Electro-pneumatisk Positioner

Linjärslag manöverdon

Vår kompakta toppmonterade elektropneumatiska positioner SPC D / SPC PID har testats och optimerats för GF Piping Systems membranventil typ DIASTAR. Designade för att optimera flödesprofilen för vätskan inuti röret, är dessa ventiler helt tillverkade av termoplast för utmärkt hållbarhet och tillförlitlighet. Den modulära designen gör att de enkelt kan anpassas till processförhållanden.

Läs mer

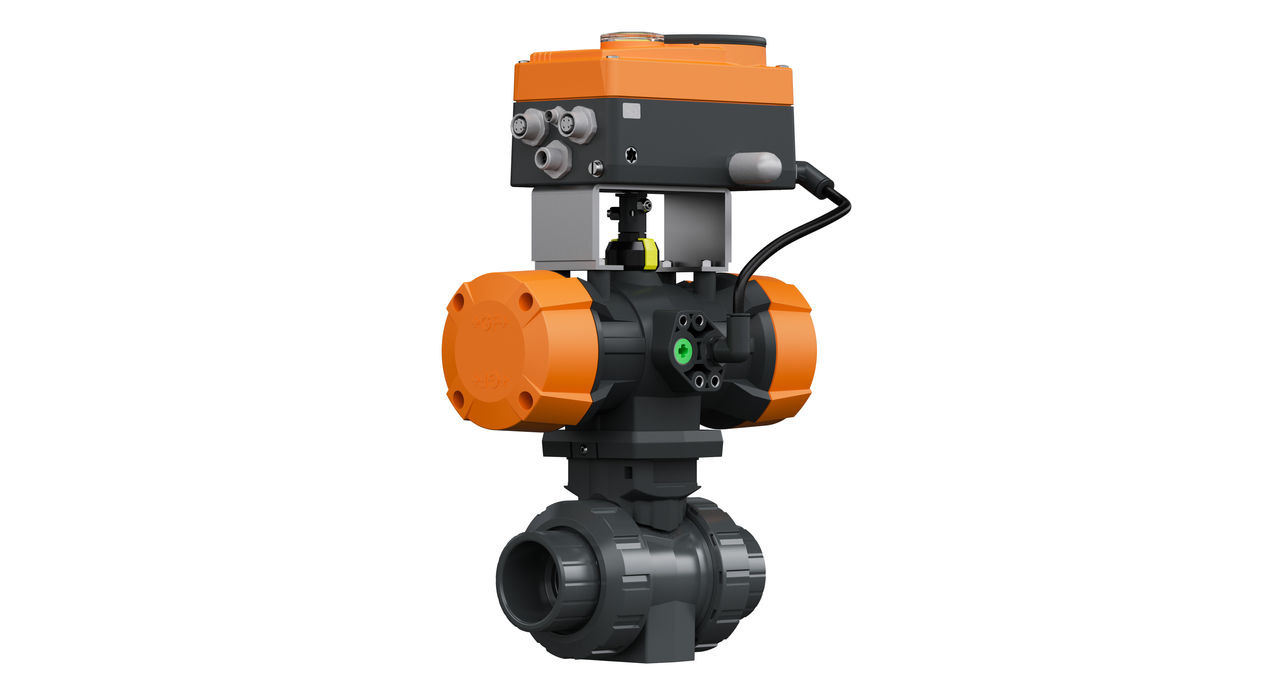

Electro-pneumatisk Positioner

Roterande manöverdon

Med den elektropneumatiska positionern RPC D / RPC PID levererar vi optimal kontroll packad i ett robust, kompakt hölje. Extern drift är enkel tack vare den valfria bakgrundsbelysta storskärmsdisplayen, som har ett självförklarande gränssnitt med fyra knappar. Förbättrade funktioner som automatiserad styrning och definierad börvärdespositionering ökar styrventilens prestanda, effektivitet och driftsmöjligheter.

Läs mer

Framgångshistorier

Bremen, Germany

Chemical mixing and dosing

Caramba Bremen GmbH relies on Ball Valves and Smart Actuators by GF Piping Systems to transport a wide range of chemicals.

Kerns, Switzerland

Automated swimming pools

The aquacenter Obwalden selected pneumatic diaphragm valves with an SPC and flowmeters by GF Piping Systems for automated flow control.

Download Flyer

Sicily, Italy

Digitalized irrigation

IDEA Srl has automated the irrigation of a Sicilian orange farm with valves and actuators with Modbus RTU by GF Piping Systems.

Download Flyer

Hitta alla processautomation referensfall

Discover our success stories from customers all around the world. Dive into a wealth of reference cases for insights and best practices in water management and process automation.

Lär dig mer
