Connectivité sans faille

Pour améliorer l'efficacité des usines, le secteur de l'automatisation adopte des tendances spécifiques, notamment l'industrie 4.0, la mise en œuvre de systèmes connectés, l'adoption de pratiques de maintenance prédictive et l'intégration de l'Internet industriel des objets (IIoT).

Pour soutenir efficacement ces tendances, les usines de traitement ont besoin d'un accès transparent aux données des appareils sur le terrain, ainsi que d'une technologie réseau de pointe. L'Ethernet industriel permet une technologie de pointe pour la communication numérique câblée, qui est largement utilisée dans diverses industries depuis de nombreuses années. Différents protocoles Ethernet industriel sont disponibles, en fonction des capacités des automates et des cas d'utilisation spécifiques.

Schémas d'une configuration de réseau Ethernet

La technologie Ethernet est déjà la technologie standard qui relie l'automate programmable aux systèmes de la couche supérieure. Aujourd'hui, l'Ethernet industriel permet d'utiliser la même technologie sur le terrain, car elle répond aux exigences élevées des applications industrielles. Ces environnements exigeants sont fondamentalement différents de ceux de la maison ou du bureau. Tandis que des connecteurs et des câbles spéciaux protègent les propriétés physiques de la connexion, les protocoles Ethernet industriels tels que PROFINET, EtherNet/IP ou Modbus TCP permettent un fonctionnement déterministe à sécurité intégrée.

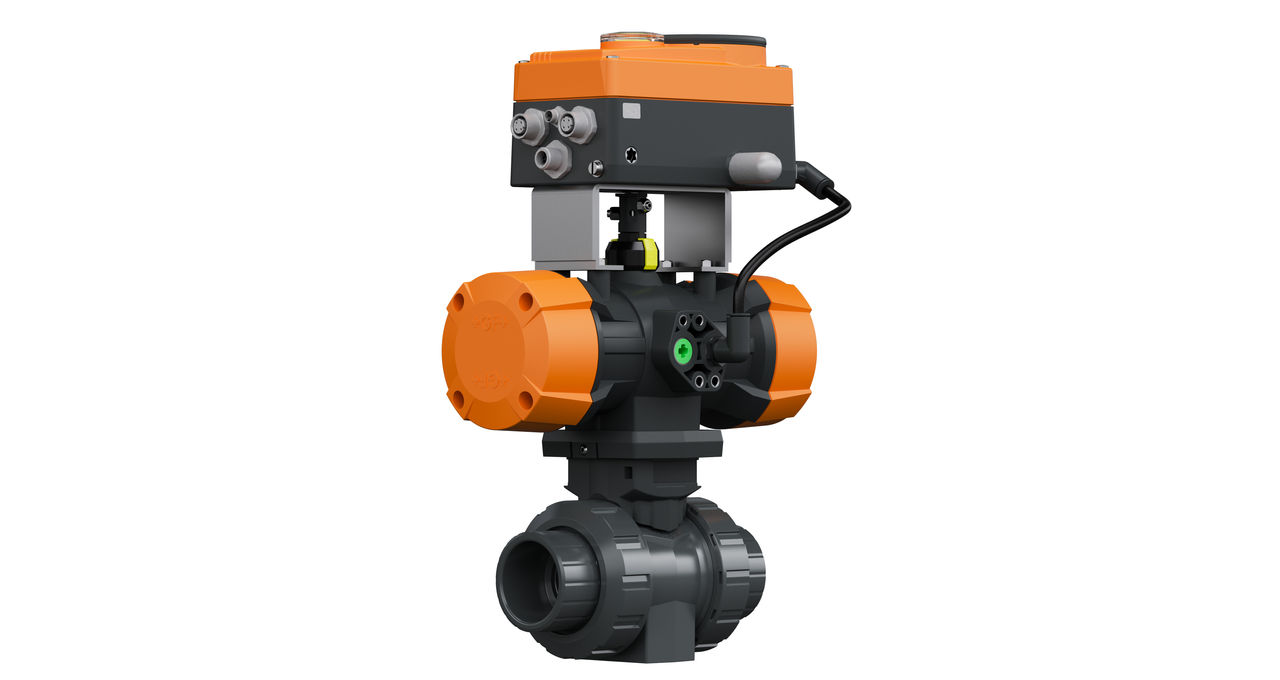

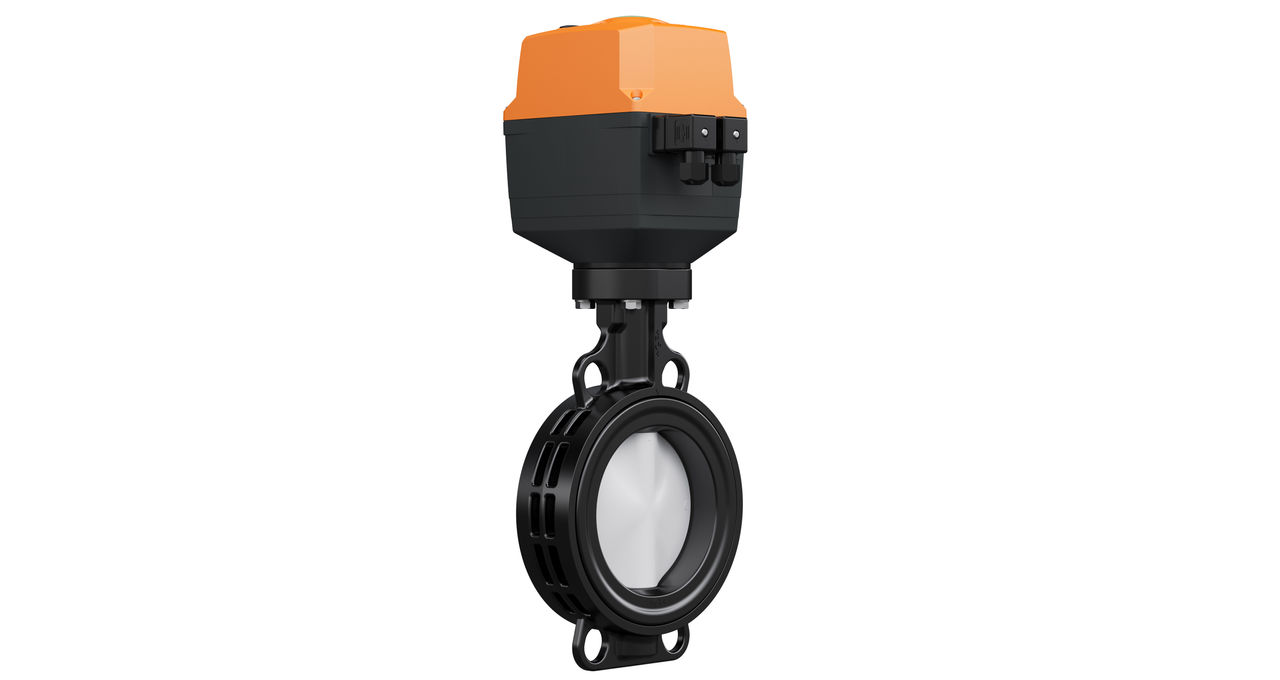

Les dispositifs Ethernet de GF Piping Systems sont dotés de deux ports Ethernet et d'un commutateur intégré qui permet des topologies en ligne/en chaîne et en étoile. Nos actionneurs électriques sont disponibles soit avec des presse-étoupes et une connexion interne des câbles Ethernet aux prises RJ45, soit avec des connecteurs M12, qui facilitent la connexion de l'appareil sans ouvrir le boîtier.

GF Piping Systems propose diverses technologies de connectivité numérique, allant au-delà de l'Ethernet industriel. L'une de ces offres est Modbus RTU, un protocole largement reconnu qui utilise la physique RS-485. Ce protocole facilite la transmission des données aux contrôleurs logiques programmables (PLC). En adoptant Modbus RTU, les utilisateurs ont accès à des données supplémentaires sur les appareils, ce qui permet de réduire le nombre de cartes d'E/S dans l'armoire. Les appareils compatibles comprennent le transmetteur à six canaux 9950, les débitmètres à ultrasons et la gamme d'actionneurs électriques.

En plus de Modbus RTU, GF Piping Systems prend en charge d'autres technologies de connectivité numérique, telles que HART et AS-I, pour certains appareils.
