COOL-FIT

Proteggi il freddo - massima sicurezza nel raffreddamento con sistemi di tubazioni in plastica pre-isolati. COOL-FIT aumenta l'efficienza del tuo circuito di raffreddamento ed è un'alternativa più sostenibile ai sistemi di tubazioni in metallo.

Parla con un esperto

Sistemi di tubazioni in plastica pre-isolati

Rendi il tuo circuito di raffreddamento più efficiente con robusti sistemi di tubazioni in plastica pre-isolati. COOL-FIT è un sistema di tubazioni innovativo che comprende tubi, raccordi, valvole, tubi flessibili e strumenti, progettato per garantire l'integrità dell'intero sistema. Progettato e ottimizzato per un'installazione rapida e veloce, è destinato a garantire almeno 25 anni di funzionamento senza interruzioni e manutenzione. L'alternativa affidabile ed efficiente ai sistemi di tubazioni in metallo post-isolati.

Vantaggi

Estrema efficienza

Il pre-isolamento di alta qualità migliora l'efficienza energetica termica di COOL-FIT del 30% rispetto ai sistemi di tubazioni metallici post-isolati. L'integrità del sistema mantiene un circuito di raffreddamento perfettamente sigillato e prevenire le perdite di energia.

Isolamento sicuro

Tubi, raccordi, valvole e tubi flessibili pre-isolati di robusta costruzione a tenuta di vapore, con schiuma isolante rigida a celle chiuse e labbro di tenuta. La guaina esterna in HDPE altamente resistente protegge la schiuma isolante e fornisce un ulteriore strato di isolamento.

Estrema affidabilità

Grazie alle sue proprietà materiali, COOL-FIT è privo di condensa e corrosione e più duraturo rispetto alle alternative in metallo. Inoltre, l'incrostazione non è più un problema, garantendo operazioni senza manutenzione per almeno 25 anni.

Installazione sicura

COOL-FIT pesa il 60% in meno rispetto ai sistemi in acciaio o rame post-isolati. La semplice giunzione per elettrofusione riduce il tempo di installazione del 50%. È possibile l'installazione da parte di una sola persona e l'installazione in spazi ristretti è agevole.

Sistemi
Installazione
Storie di successo

Parla con un esperto

Portfolio

Materiali non corrosivi e isolamento a tenuta di vapore

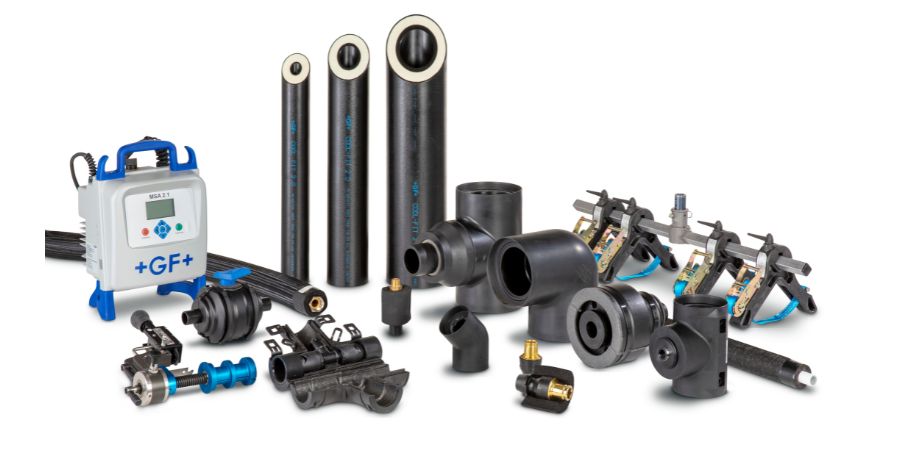

COOL-FIT 2.0

Quale sistema di tubazioni preisolate 3 in 1 per acqua refrigerata, COOL-FIT 2.0 è in grado di ottimizzare qualsiasi installazione di climatizzazione, raffreddamento di processo e condizionamento industriale.

Sistemi di tubazioni affidabili ed efficienti

COOL-FIT 4.0

Quale sistema completo di tubazioni in plastica pre-isolato, COOL-FIT 4.0 è in grado di ottimizzare qualsiasi impianto di refrigerazione commerciale o industriale nel settore alimentare e delle bevande e qualsiasi installazione all'aperto.

Sistema 3-in-1

Tubo per fluidi

Il materiale del tubo interno in PE100 per il trasporto del fluido garantisce operazioni prive di corrosione e incrostazioni. Il sistema è disponibile in dimensioni da d16 a d450 e può resistere a pressioni fino a 16bar (a una temperatura del fluido di 20°C)..

Isolamento

A seconda del sistema COOL-FIT, lo spessore nominale della schiuma isolante GF HE è di 20 mm o 40 mm. L'isolamento supporta condizioni di temperatura affidabili da -50°C a +60°C.

Rivestimento del tubo

Il rivestimento in HDPE dei tubi COOL-FIT rende il sistema di tubazioni molto robusto, proteggendo la schiuma isolante GF HE e fornendo un ulteriore strato di isolamento.

Installazione

L'installazione di tubi, raccordi e valvole COOL-FIT è rapida e semplice grazie ai componenti del sistema pre-isolato e alla tecnologia di saldatura per elettrofusione. Il processo di installazione richiede solo pochi minuti e le saldatrici MSA di GF Piping Systems garantiscono una connessione sicura.

1. Cavi di saldatura e saldatrice

Progettato per un'installazione facile e veloce, COOL-FIT utilizza la tecnologia dell'elettrofusione, in cui i raccordi vengono riscaldati rapidamente dalla corrente elettrica, consentendo di sciogliere e fondere il materiale circostante per una giunzione sicura.

2. Indicatore di saldatura e codice di saldatura

Il codice di saldatura può essere scansionato e contribuisce a un processo di saldatura guidato e tracciato. Per ispezioni ottiche o tattili dopo la saldatura, l'indicatore di saldatura si sposta automaticamente dopo l'avvenuta saldatura.

3. Tubi e raccordi con guarnizione a labbro

Per una rapida installazione i tubi COOL-FIT vengono forniti in barre da 5 m (per d16 - d225), già fresati e pronti per un'elettrofusione immediata. I raccordi pre-isolati con guarnizione a labbro assicurano un sistema di tubazioni a tenuta di vapore.

4. Fissaggio

Per garantire la sicurezza da eventuali spostamenti durante il processo di installazione, i componenti devono essere fissati con un collare o con l'attrezzo di fissaggio di GF Piping Systems.

5. COOL-FIT Weld-in port

COOL-FIT Weld-in port migliora le prestazioni del sistema di tubazioni COOL-FIT, semplificando l'installazione di sensori e diramazioni aggiuntive su tubi di diverse dimensioni. Ideale per progetti nuovi e di retrofit.

Pianificazione flessibile - Pianificazione del progetto semplificata, grazie a una maggiore flessibilità con la soluzione a sella.
Installazione efficiente - Installazione facile e veloce in soli 15 minuti, riducendo così i lavori in loco e i costi di manodopera.
Rischio ridotto - Minori guasti con un raccordo per ogni dimensione di diramazione con un processo di installazione standardizzato, adatto ai tubi COOL-FIT per d63 - d225.
Design compatto - Progettato pensando ai clienti finali, richiede meno spazio. Ideale per progetti nuovi e di retrofit.

6. COOL-FIT Push System

Il COOL-FIT Push System è un'aggiunta al sistema di tubazioni in plastica pre-isolato COOL-FIT esistente, ampliando la gamma di prodotti con tubazioni di dimensioni ridotte per raggiungere l'unità di raffreddamento. Il COOL-FIT Push System è una soluzione "plug and play" con connessioni meccaniche, il che significa un numero significativamente inferiore di strumenti, una facile gestione e installazioni più rapide.

Un sistema completo - Soluzione completa di tubazioni pre-isolate per un isolamento sicuro, che comprende tubi, raccordi, valvole e attrezzature.
Collegamentro tra grandi e piccole dimensioni - Dimensioni aggiuntive estendono la gamma fino a raggiungere l'unità di raffreddamento per garantire maggiori prestazioni e sicurezza del sistema.
Plug and play - Il collegamento iFIT comporta una significativa riduzione delle attrezzature, una gestione semplice e installazioni più rapide.
Funzionamento in sicurezza - Funzionamento senza manutenzione per 25 anni grazie a proprietà uniche del materiale e alla tecnologia di giunzione sicura.

Storie di successo

COOL-FIT è un sistema innovativo progettato per un uso versatile nelle applicazioni di raffreddamento. Combina componenti esenti da corrosione e manutenzione con un preisolamento in fabbrica in un sistema affidabile ed efficiente. Sicuro, facile e veloce da installare, questo sistema è ideale per la produzione e lo stoccaggio di alimenti e bevande e per applicazioni HVAC.

COOL-FIT 2.0 | Climatizzazione e raffreddamento di processo

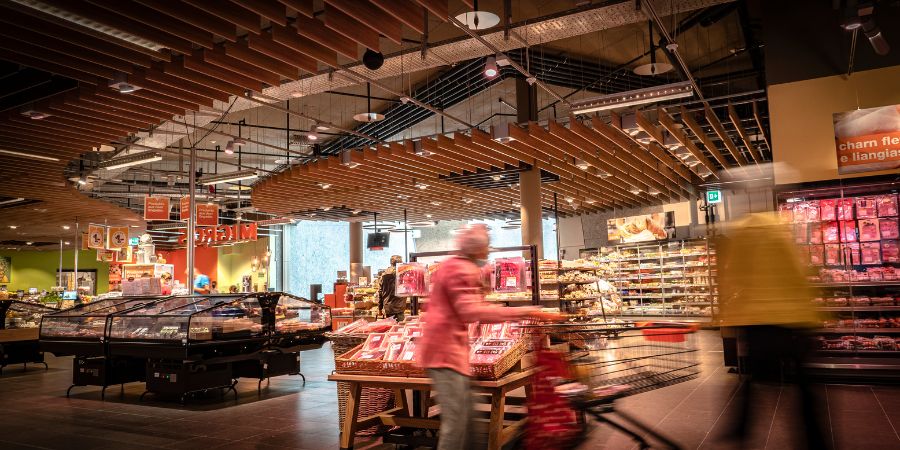

Centro Commerciale Porta Samedan, Svizzera

In che modo il COOL-FIT contribuisce alla riduzione delle emissioni, all'efficienza energetica, al controllo affidabile della temperatura e a una soluzione più duratura?

COOL-FIT 4.0 | Refrigerazione commerciale e industriale

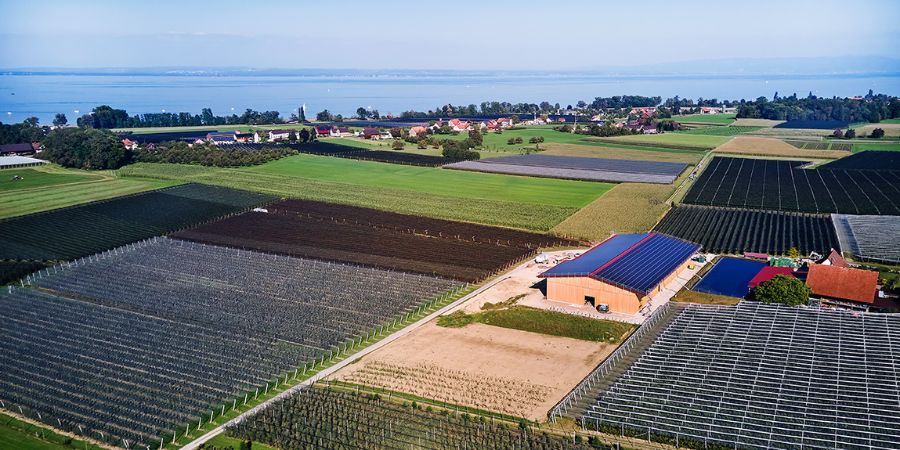

Azienda Agricola Hungerbühler, Svizzera

In che modo il COOL-FIT garantisce un risparmio annuo, zero perdite di calore e corrosione e costi di esercizio ridotti?

Domande frequenti

Per quali ambienti è progettato COOL-FIT 2.0?

COOL-FIT è progettato per circuiti di raffreddamento secondari con temperatura del liquido >= 0°C e per installazioni interne.

Quali sono le industrie e le applicazioni di riferimento del COOL-FIT 2.0?

COOL-FIT 2.0 è progettato per applicazioni di condizionamento dell'aria in edifici commerciali, per il raffreddamento di processo in applicazioni industriali e nei data center, a condizione che la temperatura del fluido rimanga al di sopra di 0°C.

Per quali ambienti è progettato COOL-FIT 4.0?

COOL-FIT 4.0 è progettato per circuiti di raffreddamento secondari con temperatura del fluido superiore o inferiore a 0°C e per installazioni interne, esterne e sotterranee.

Quali sono le industrie e le applicazioni di riferimento del COOL-FIT 4.0?

COOL-FIT 4.0 è indicato per il settore alimentare e delle bevande, per il raffreddamento industriale e per le sezioni esterne delle applicazioni di condizionamento dell'aria.

Quali strumenti di supporto sono disponibili per garantire una progettazione professionale dei sistemi di tubazioni?

GF fornisce file dettagliati dei planning fundamentals, inoltre il "Cooling Toolbox" digitale consente di verificare, calcolare e definire brevemente comportamenti quali tempi di saldatura, risparmi energetici, pesi, perdite di pressione e molto altro.
