Alt i en løsning

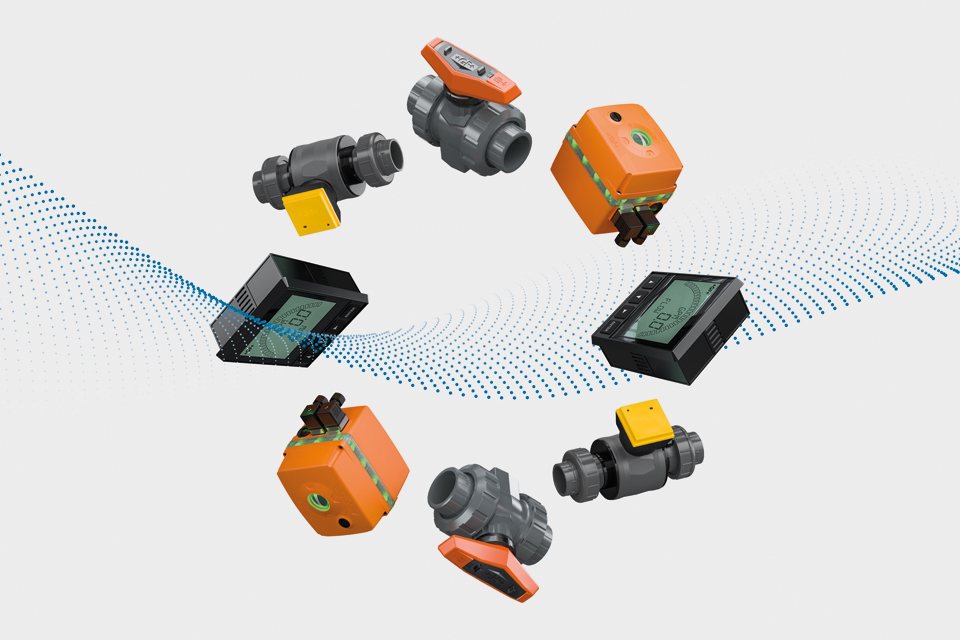

Den tilpassede løsningen mellom den nye pneumatiske aktuatoren, kuleventilen 546 Pro og den elektro-pneumatiske posisjoneringsenheten.

Last ned brosjyren Snakk med en ekspert

GF Piping System sin nye pneumatiske aktuator er laget utelukkende av plast, den er vedlikeholdsfri og har like lang levetid som hele rørsystemet. Den dekker et bredt spekter av ventiler for å dekke ethvert behov. Takket være den lettere og mer kompakte designen er planlegging og installasjon enklere og mer effektiv. Takket være de integrerte NAMUR grensesnittene gjør tilbehør som elektro-pneumatisk posisjoneringsenhet og magnetventiler det mulig for sluttbrukere å utvide funksjonaliteten og automatiseringsnivået til ventilen. Prosessautomation tilbyr derfor hele produktspekteret som leverandør av komplette løsninger.

Elektro-pneumatisk posisjoneringsenhet for roterende aktuatorer
Nøyaktig kontroll: Den elektro-pneumatiske posisjoneringsenheten ble designet og testet for den nye pneumatiske aktuatoren. Den muliggjør 100 % systemfleksibilitet, rask montering og enkel igangkjøring.
Pneumatisk aktuator
De pneumatiske aktuatorene er betydelig mer kompakte enn tidligere modeller og støtter derfor en kompakt installasjon med tettere avstand mellom PP-GF rør, noe som gir mer plass for en enklere installasjon av alle nødvendige komponenter.

Kuleventil 546 Pro
Fleksibel dimensjonering for å finne rett tilpassing - Den nye utformingen av mellomstykket mellom kuleventilen 546 Pro og den pneumatiske aktuator serien gjør det mulig for brukere å finne den riktige tilpassingen når det gjelder dreiemoment og størrelse selv i lavtrykksapplikasjoner. Velg mellom standardkonfigurasjoner eller kontakt GF Piping Systems for et skreddersydd produkt.

Please accept all cookies to view the external content.

Elektro-pneumatisk posisjoneringsenhet for membraneventil
Kompakt toppmontert posisjoneringsenhet testet og optimalisert for GF Piping System sin membranventil-type DIASTAR.
Membraneventil type DIASTAR
Disse ventilene er designet for å optimalisere strømningsprofilen til mediet i røret, og er laget utelukkende av plast for utmerket holdbarhet og pålitelighet. Det modulære designet gjør at de enkelt kan tilpasses prosessforholdene.

Vis video
Vis fordeler
Tilbehør

Vis Pneumatisk aktuator

Pneumatisk aktuator

Den nye pneumatiske aktuatoren fra GF Piping Systems dekker et bredt spekter av ventiler for å dekke ethvert behov. Takket være den lettere, mer kompakte designen er planlegging og installasjon mer tilgjengelig og mer effektiv. Den pneumatiske aktuatoren er beskyttet av et deksel laget av høykvalitets og korrosjonsfri polypropylen (PP-GF) og leveres i en optimal kombinasjon med ventilen.

Please accept all cookies to view the youtube video content.

Alt i en løsning

Den perfekte ventilpakken. Den elektropneumatiske posisjoneringsenheten ble innstilt og testet med den pneumatiske aktuatoren og kuleventilen 546 Pro. Takket være den perfekte justeringen blir presis strømningskontroll enkel. I tillegg sørger en autoinnstillingsfunksjon for rask igangkjøring. Den pneumatiske aktuatoren og den elektropneumatiske posisjoneringsenheten er også tilgjengelig for membranventil type DIASTAR.

Please accept all cookies to view the youtube video content.

Innstill og glem

Takket være høyytelsesplast er det ingen vedlikeholdskrav for GF Piping Systems nyeste pneumatiske aktuator, også ved svært korrosive miljøer. Dette reduserer fornyelses- og planleggingskravene for anlegget i minst 25 år og forenkler fremtidige oppgaver. Den pneumatiske aktuatoren er designet for minimum 250 000 sykluser og for en jevn funksjon, selv etter lange perioder uten drift.

Kraftig og lett

Denne aktuatoren har et plasthus (i stedet for metall) og er mer kompakt enn tidligere modeller. I gjennomsnitt gjør dette dem opptil 8% lettere. Den lave vekten reduserer statiske krav ytterligere, slik at et kostbart etterarbeid av det eksisterende rørsystemet kan unngås.

Skreddersydd for dine krav

Utvalget av våre nye pneumatiske aktuatorer dekker mer enn dobbelt så mange kombinasjonsmuligheter sammenlignet med konvensjonelle aktuatorer. Aktuatoren kan skreddersys for å passe alle behov, reduserer unødvendig vekt, plassbehov, og gir et ideelt installasjonsdesign. Konstruert for å tilby den rette balansen mellom størrelse, dreiemoment og trykklufttilførselstrykk og ble designet for trykkluftsystemer fra 4,2 til 5,6 bar uten å gå på kompromiss med sikkerheten.

Opptil 27% mindre

De pneumatiske aktuatorene er betydelig mer kompakte enn tidligere modeller og tillater derfor en mer kompakt rørinstallasjon med tettere avstand mellom PP GF rør, noe som gir mer plass for en enklere installasjon av nødvendige komponenter.

Annet tilbehør

GF Piping Systems nye Elektopneumatiske positioneringsenheter sørger for en sikker og førsteklasses kontroll- og reguleringsfunksjon for alle pneumatisk aktiverte ventiler.

En posisjoneringsenhet er ikke bare forbindelsen mellom aktuatoren og prosessen, den er inngangsporten til digitalisering. Kommunikasjonsgrensesnitt som PROFINET og EtherNet/IP (Q1/22) og analog og binær tilbakemelding sikrer toppmoderne integrasjonsstandarder og vil lede veien til en digital og prosessdatadrevet fremtid.

Electro-pneumatic positioners

Magnetpilotventiler brukes til å åpne og lukke pneumatisk aktiverte ventiler ved å pilotstyre de pneumatiske aktuatorene. Med disse er det mulig å bytte store ventiler med lav effekt og mindre trykkluft, da kun en liten spole behøver å energiseres og et lite arbeidskammer fylles med trykkluft.
