En allt-i-ett lösning

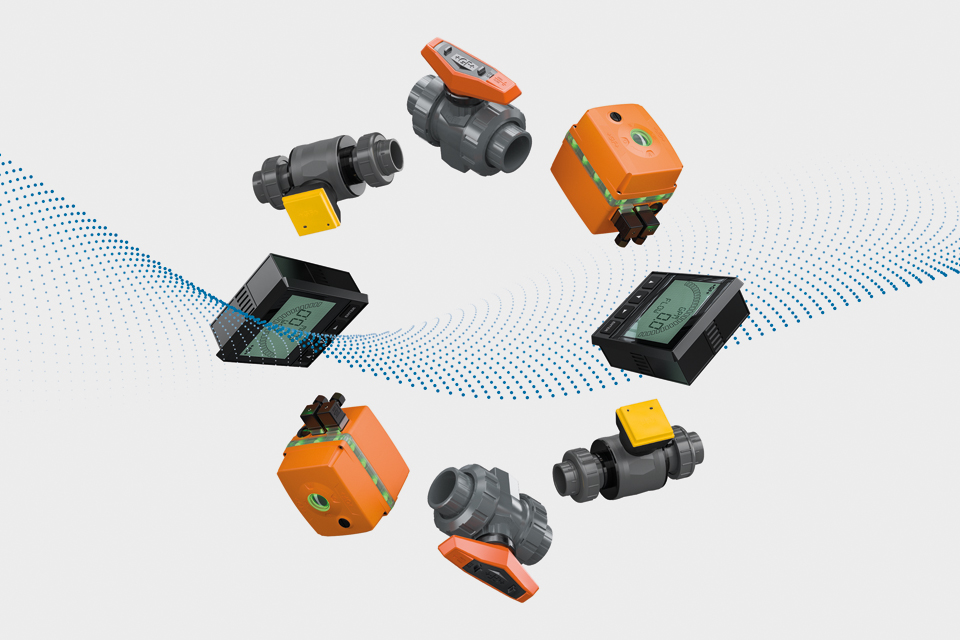

Den matchade lösningen mellan det nya pneumatiska ställdonet, kulventilen 546 Pro och den elektropneumatiska lägesställaren

Ladda ner broschyr Tala med en expert

GF Piping Systems nya pneumatiska ställdon är tillverkade helt av plast, underhållsfria och har en livslängd lika lång som hela rörsystemet. De täcker ett brett spektrum av ventiler för att passa alla behov. Tack vare sin lättare, mer kompakta design är planering och installation enklare och effektivare. Tack vare de integrerade NAMUR-gränssnitten gör ytterligare tillbehör såsom elektropneumatiska lägesställare och magnetventiler att slutanvändare kan utöka funktionaliteten och automatiseringsnivån för ventilenheten.

Elektro-pneumatiska lägesställare för manöverdon
Exakt styrning: Den elektropneumatiska lägesställaren designades och testades för det nya pneumatiska ställdonet. Möjliggör 100 % systemflexibilitet, snabb montering och enkel driftsättning.

Pneumatisk manövering
De pneumatiska ställdonen är betydligt mer kompakta än tidigare modeller och stödjer därför kompakt installation med snävare avstånd mellan PP-GF-rör, vilket ger mer utrymme för att enklare kunna installera alla nödvändiga komponenter.

Kulventil 546 Pro
Flexibel dimensionering för att hitta rätt passform - Den nya designen av gränssnittet mellan kulventilen 546 Pro och pneumatiska manöverdonssortimentet gör det möjligt för användare att hitta rätt passform vad gäller vridmoment och storlek även i lågtrycksapplikationer. Välj bland standardkonfigurationer eller kontakta GF Piping Systems för skräddarsydda montage.

Please accept all cookies to view the external content.

Elektro-pneumatiska lägeställare
Kompakta toppmonterade lägesställare testade och optimerade för GF Piping Systems membranventiler av typ DIASTAR.

Membranventil av typ DIASTAR
Designade för att optimera flödesprofilen inuti röret, är dessa ventiler helt tillverkade av plast för utmärkt hållbarhet och tillförlitlighet. Den modulära designen gör att de enkelt kan anpassas till processförhållanden.

Visa video
Visa fördelar
Tillbehör

Visa pneumatiska manöverdon

Pneumatiskt manöverdon

Det nya pneumatiska ställdonet från GF Piping Systems täcker ett brett spektrum av ventiler för att passa alla behov. Tack vare sin lättare, mer kompakta design är planering och installation mer lättillgängliga och effektivare. Det pneumatiska ställdonet är skyddat av ett lock tillverkat av högkvalitativ och korrosionsbeständig polypropen (PP-GF) och levereras i kombination med ventilen.

Please accept all cookies to view the youtube video content.

En allt-i-ett lösning

Det perfekta ventilpaketet. Den elektropneumatiska lägesställaren trimmades och testades med det pneumatiska ställdonet och kulventilen 546 Pro. Tack vare den perfekta passningen blir exakt flödeskontroll enkel. Dessutom säkerställer en auto-tune-funktion snabb driftsättning. Det pneumatiska ställdonet och den elektropneumatiska lägesställaren är också tillgängliga för membranventiler av typ DIASTAR.

Please accept all cookies to view the youtube video content.

Ställ in och glöm bort

Tack vare högpresterande plaster finns det inga underhållskrav för GF Piping Systems senaste pneumatiska ställdon, även i mycket korrosiva miljöer. Detta minskar kraven på reparationer och planering i minst 25 år vilket förenklar driften avsevärt. Det pneumatiska ställdonet är utformat för att klara minst 250 000 cykler och att fungera smidigt, även efter långa perioder utan drift.

Kraftfull och lätt

Detta ställdon har ett plasthus (istället för metall) och är mer kompakt än tidigare modeller. I genomsnitt gör detta dem upp till 8% lättare. Den låga vikten minskar ytterligare statiska krav så att kostsamma omarbeten av det befintliga rörsystemet kan undvikas.

Skräddarsydd efter dina krav

Utbudet av våra nya pneumatiska ställdon täcker mer än dubbelt så många kombinationsmöjligheter jämfört med konventionella ställdon. Ställdonet kan skräddarsys perfekt för att passa alla behov för att minska onödig vikt och utrymmesanvändning. Konstruerad för att erbjuda rätt balans mellan storlek, vridmoment och tryckluftstillförseltryck och designades för tryckluftssystem från 4,2 till 5,6 bar utan att kompromissa med säkerheten.

Upp till 27% mindre

De pneumatiska ställdonen är betydligt mer kompakta än tidigare modeller och stödjer därför kompakta installationer med snävare avstånd mellan PP-GF-rör, vilket ger mer utrymme för att enklare kunna installera alla nödvändiga komponenter.

Ytterligare tillbehör

GF Piping Systems nya Electro-pneumatiska lägesställare säkerställer en säker och högklassig kontroll- och reglerfunktion för alla pneumatiskt manövrerade ventiler.

En lägesställare är inte bara kopplingen mellan ställdonet och processen, den är porten till digitalisering. Kommunikationsgränssnitt som PROFINET och EtherNet/IP (Q1/22), och analog och binär återkoppling säkerställer toppmoderna integrationsstandarder och kommer att leda vägen till en digital och processdatadriven framtid.

Elektro-pneumatisk lägesställare

Magnetiska solenoidventiler används för att öppna och stänga pneumatiska manövrerade ventiler genom att pilotstyra de pneumatiska ställdonen. Med dessa är det möjligt att ställa stora ventiler med låg effekt och mindre tryckluft, då endast en liten spole behöver strömsättas och en liten arbetskammare fylls med tryckluft.
