Alles-in-één oplossing

De op elkaar afgestemde oplossing tussen de nieuwe pneumatische aandrijving, de kogelkraan 546 Pro en de positioner.

Download brochure Spreek met een expert

De nieuwe pneumatische aandrijving van GF is volledig van kunststof, onderhoudsvrij, en blijft betrouwbaar gedurende de gehele levensduur van het leidingsysteem. Dit product is aan te passen aan elke behoefte in combinatie met diverse afsluiters. Met het lichtere, compactere ontwerp gaat het ontwerpen en installeren gemakkelijker en efficiënter. Dankzij de geïntegreerde NAMUR interfaces kunnen eindgebruikers met extra accessoires zoals positioners en magneetventielen de functionaliteit en het automatiseringsniveau van de afsluiter uitbreiden.

  • Positioners
    Nauwkeurige positionering: de positioner is ontworpen en getest voor de nieuwe pneumatische aandrijving. Dit maakt 100% systeemflexibiliteit, snelle montage en eenvoudige inbedrijfstelling mogelijk.
  • Pneumatische aandrijving
    De pneumatische aandrijvingen zijn aanzienlijk compacter dan eerdere modellen en daarom ideaal voor kleine ruimtes. Door de compactere inbouw is er ook meer ruimte om extra accessoires te monteren.
  • Kogelkraan 546 Pro
    Dankzij het nieuwe ontwerp van de interface tussen de kogelkraan 546 Pro en het assortiment pneumatische aandrijvingen vindt u altijd precies de juiste oplossing met het gewenste koppel en grootte, ook bij lage druk toepassingen. Kies uit standaard configuraties of neem contact op met ons op voor op maat gemaakte samenstellingen.

Please accept all cookies to view the external content.

  • Positioners voor membraanafsluiters
    Compacte pneumatische positioner voor inbouw, getest en geoptimaliseerd voor onze membraanafsluiters type DIASTAR.
  • Membraanafsluiter type DIASTAR
    Ontworpen om de doorstroming van het medium te optimaliseren, zijn deze afsluiters volledig gemaakt van kunststof voor een maximale duurzaamheid en betrouwbaarheid. Door het modulaire ontwerp kunnen ze gemakkelijk aan de specifieke situatie worden aangepast.

Efficiëntere productie met digitale veldconnectiviteit

Om de efficiëntie van de installaties te verbeteren, omarmt de automatiseringsindustrie specifieke trends. Deze trends zijn onder andere Industrie 4.0, het implementeren van gekoppelde systemen, het toepassen van voorspellend onderhoud en het integreren van het Industrial Internet of Things (IIoT).

Onze opties voor industriële Ethernet-connectiviteit helpen bij het plannen van flexibele netwerken en het snel en eenvoudig in bedrijf stellen van de apparaten, inclusief toegang tot alle relevante apparaatparameters.

GF Piping Systems biedt industrieel Ethernet voor zowel elektrische aandrijvingen als elektropneumatische positioners.



Lees meer

Connectivity Protocols - PROFINET, EtherNet/IP, Modbus

Pneumatische aandrijving

De nieuwe pneumatische aandrijving van GF Piping Systems kan worden gebruikt in combinatie met een breed aanbod aan afsluiters voor elke behoefte. Dankzij de lichtere, compactere uitvoering zijn ontwerp en installatie gemakkelijker toegankelijk en efficiënter. De pneumatische aandrijving wordt beschermd door een mantel van hoogwaardig en corrosievrij polypropyleen (PP-GF) en wordt geleverd als optimale combinatie met de afsluiter.

Please accept all cookies to view the youtube video content.

Alles-in-één oplossing

Het perfecte afsluiter pakket. De pneumatische positioner is afgestemd en getest op de pneumatische aandrijving en de kogelkraan 546 Pro. Dankzij de naadloze uitlijning wordt een nauwkeurige debietregeling eenvoudig.  Bovendien zorgt een auto-tuning functie voor een snelle inbedrijfstelling. De pneumatische aandrijving en de pneumatische positioner zijn ook beschikbaar voor membraanafsluiters van het type DIASTAR.

Please accept all cookies to view the youtube video content.

Instellen en vergeten

Dankzij hoogwaardige kunststoffen zijn er geen onderhoudsvereisten voor de nieuwste pneumatische aandrijving van GF Piping Systems, ook niet in zeer corrosieve omgevingen. Dit vermindert de noodzakelijke vervanging en onderhoudsplanning van de installatie gedurende ten minste 25 jaar en vereenvoudigt toekomstige taken. De pneumatische aandrijving is ontworpen om een minimum van 250.000 cycli te bereiken en soepel te werken, zelfs na lange periodes zonder bediening.

Krachtig en lichtgewicht

Deze aandrijving heeft een kunststof behuizing (in plaats van metaal) en is aanzienlijk compacter dan eerdere modellen. Hierdoor zijn ze gemiddeld tot 10% lichter. Het lage gewicht vermindert verder de statische eisen, zodat kostbare verbouwingen aan het bestaande leidingsysteem worden vermeden.

Aangepast aan uw eisen

Het assortiment van onze nieuwe pneumatische aandrijvingen omvat meer dan twee keer zoveel combinatiemogelijkheden in vergelijking met conventionele aandrijvingen. De aandrijving kan perfect op maat worden gemaakt om aan elke behoefte te voldoen, zodat onnodig gewicht en ruimtegebruik worden beperkt en een ideaal installatieontwerp wordt verkregen. Ontworpen om de juiste balans te bieden tussen grootte, koppel en toegepaste persluchtdruk en is bedoeld voor persluchtsystemen van 4,2 tot 5,6 bar zonder afbreuk te doen aan de veiligheid.

Tot 30% kleiner

De pneumatische aandrijvingen zijn aanzienlijk compacter dan eerdere modellen en ondersteunen daardoor een compacte installatie met kleinere tussenruimtes voor leidingen, waardoor er meer ruimte overblijft om alle benodigde componenten eenvoudiger te installeren.

Verdere accessoires

Het nieuwe programma pneumatische positioners van GF garandeert een veilige en optimale controle- & regelfunctie voor alle pneumatisch bediende afsluiters.

Een positioner is niet alleen de verbinding tussen de aandrijving en het proces, het is ook de toegangspoort tot digitalisering. Communicatie interfaces zoals PROFINET en EtherNet/IP (Q1/22), en analoge en binaire terugkoppeling zorgen voor state-of-the-art integratie en zullen de weg wijzen naar een digitale en procesdata gedreven toekomst.

Positioners

Voorstuurventielen worden gebruikt om pneumatisch bediende afsluiters te openen en te sluiten. Hiermee is het mogelijk grote afsluiters te bedienen met weinig vermogen en minder perslucht, omdat slechts een kleine spoel onder spanning hoeft te worden gezet en een kleine werkkamer met perslucht wordt gevuld.

Magneetventielen
≤ DN 65
> DN 65
Magneetventielen ≤ DN 65 > DN 65
Enkelwerkende aandrijvingen (FC/FO)

PV94

MNL532

PV95

MNL532
Dubbelwerkende aandrijvingen (DA)

MNL532

5470

MNL532

5470
Lees meer Valve Factory - 50 years

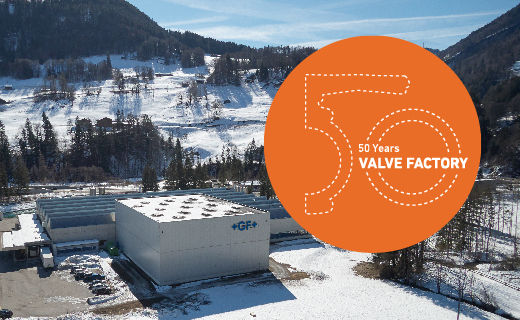

50ste verjaardag van Seewis

We vieren 50 jaar Zwitserse kwaliteit en innovatie expertise. Ontdek de geschiedenis van onze high-tech productielocatie voor polymeer afsluiters en aandrijvingen in Seewis.

Gerelateerde systemen

Kogelkraan type 546 Pro

De nieuwe generatie kogelkraan 546 Pro! Met standaard vergrendelbare handgreep en gegevensmatrixcode. Modulair ontwerp garandeert duurzaamheid op de lange termijn, uitwisselbaarheid met voorganger type 546 voorkomt aanpassingen in bestaande situaties. De kogelkraan 546 Pro is optioneel te combineren met zowel elektrische als pneumatische aandrijving dankzij een universele interface. Hij vervult elke uitdaging en toepassing, van eenvoudige watertoepassingen tot gecompliceerde processen in de chemische industrie, micro-elektronica of voedsel- en drankenindustrie.
