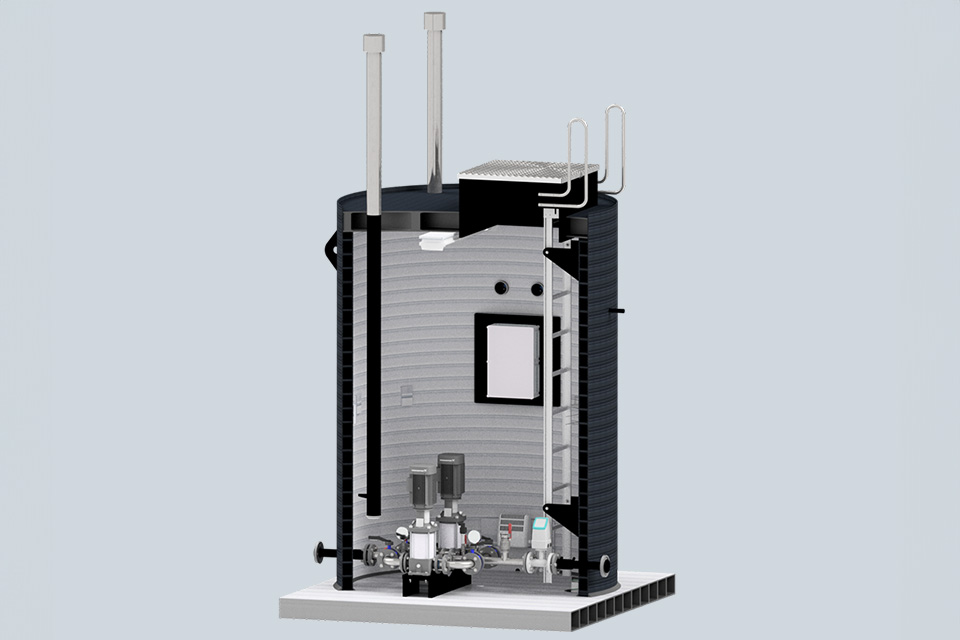

Eine Druckerhöhungsstation steigert den Wasserdruck in einer Leitung, wenn der natürliche Druck aus dem Hochbehälter nicht ausreicht, um Verbraucher zuverlässig zu versorgen. Typische Anwendungsfälle sind höher gelegene Wohngebiete oder große Entfernungen zum Hochbehälter. Sie kann auch eingesetzt werden, wenn kein Hochbehälter vorhanden ist.

• Integration in Vorratsbehälter oder als eigenständige Einheit
• Ausstattung gemäß Kundenspezifikation
• Einbaufertig geliefert
• Abschließbare Tür aus Metall oder Kunststoff
• Wasserdichte Konstruktion

Zubehör:

• UV-Desinfektion
• Pumpen, Durchflussmesser, Armaturen gemäß Spezifikation
• Beleuchtung
• Heizung
• Robuste Steigleiter
• Probenahmestelle

Ein Wasserverteilungsnetz wird so ausgelegt, dass der Druck innerhalb definierter Grenzen bleibt und alle Verbraucher zuverlässig versorgt werden. Aufgrund topografischer Unterschiede wird das Netz häufig in verschiedene Druckzonen unterteilt. Ein zu hoher Druck erhöht das Risiko von Rohrbrüchen und Wasserverlusten. Ein Druckmindererschacht verbindet zwei unterschiedliche Druckzonen und sorgt für eine sichere Druckreduzierung.

• Enthält Armaturen zur Druckregulierung und zum Schutz der Rohrleitungen
• Wird typischerweise in tiefer gelegenen Gebieten installiert, um Überdruck zu vermeiden
• Kann mit Sensoren zur Drucküberwachung ausgestattet werden

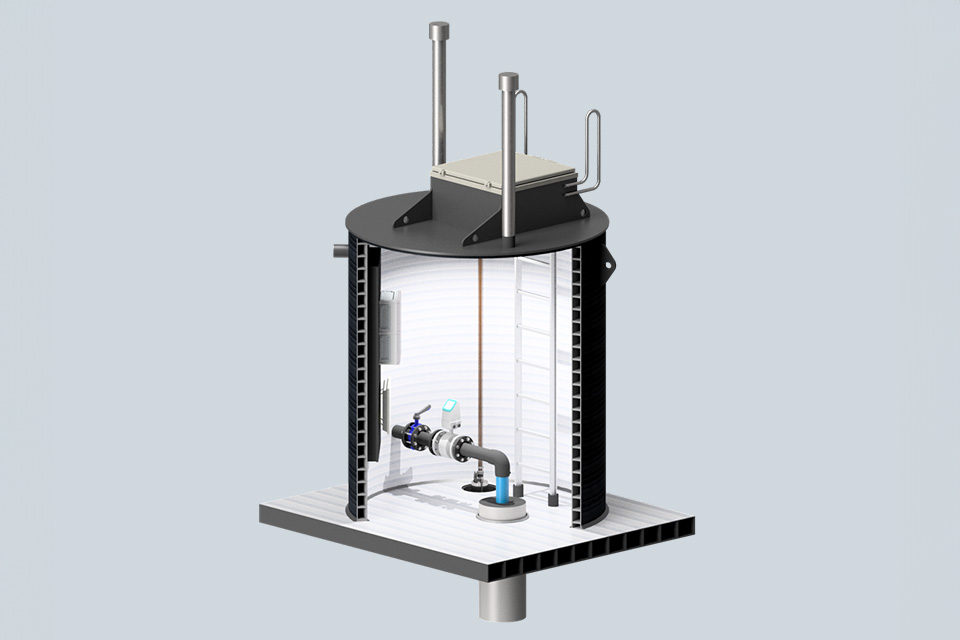

Ein Armaturenschacht schützt Absperrarmaturen und deren Anschlüsse vor äußeren Einflüssen. Eine dichte und stabile Konstruktion gewährleistet eine lange Lebensdauer der Armaturen und ermöglicht jederzeit einen sicheren Zugang für Wartung und Inspektion. Aufgrund der guten Zugänglichkeit eignet sich der Schacht auch für die Installation von Überwachungsgeräten wie Drucksensoren. Zusätzlich können Probenahme- und Desinfektionsstellen integriert werden.

Standardausführung:

• Verlängert die Lebensdauer der Armaturen
• Reduziert Wartungsaufwand und -kosten
• Ausführung mit maßgeschneidertem Ventilpaket
• Selbstverankernde Konstruktion
• Optional mit Entwässerungspumpe

Konsolenausführung:

• Armaturenbefestigung in eine verstärkte Betonplatte integriert zur Reduzierung von Druckstößen
• Ermöglicht die Installation von Löschwasserarmaturen, Entlüftungsventilen, Probenahme- und Desinfektionsstellen

Entlüftungsschacht
Entlüftungsventile werden in Rohrleitungen eingesetzt, um Luftansammlungen gezielt abzuführen und die hydraulische Leistungsfähigkeit des Systems aufrechtzuerhalten. Sie sollten idealerweise an erhöhten Punkten der Rohrleitung installiert werden, an denen sich Luftpolster bilden können. Zusätzlich ermöglichen sie das kontrollierte Eindringen von Luft, wenn die Rohrleitung entleert wird.

Funktion & Vorteile:

• Entfernt Luft aus der Rohrleitung und verhindert Betriebsstörungen
• Ermöglicht das Eindringen von Luft bei Entleerung der Leitung
• Geeignet für Inline- und Offline-Installationen

Richtige Anwendung von Entlüftungsventilen reduziert:

• Energieverbrauch und Betriebskosten
• Korrosion innerhalb des Rohrnetzes
• Druckverluste und Füllzeiten des Systems
• Risiko von Druckstößen
• Messungenauigkeiten bei Durchfluss- und Qualitätsmessungen

Ein Messschacht dient dem Schutz und der Unterbringung verschiedener Messgeräte. Üblicherweise werden mechanische Verbrauchszähler oder digitale Durchflussmessgeräte installiert, die an ein Automatisierungssystem angeschlossen sind.

Funktion & Vorteile:

• Beinhaltet und schützt Mess- und Überwachungsgeräte
• Strategische Platzierung ermöglicht die Erfassung und Analyse von Netzparametern
• Wichtige Komponente zur Leckageerkennung und Netzsteuerung

Typische Messparameter:

• Durchfluss
• Druck
• Temperatur
• Wasserqualität

Einsatzgebiet:
Besonders geeignet für die Einrichtung von Messzonen zur Optimierung der Netzüberwachung und Steuerung.

Ablagerungen und Sedimente können sich im Trinkwassernetz mit der Zeit ansammeln. Rohrbrüche führen ebenfalls dazu, dass Schmutzpartikel in die Leitungen gelangen. Die Molchreinigung ist eine bewährte Methode, um Ablagerungen mechanisch von der Rohrwand zu entfernen. Dabei wird ein Molch in die Leitung eingeführt und mit Wasser oder Luft durch das Rohr befördert. Der Molch nimmt Schmutzpartikel auf und wird an einer definierten Entnahmestelle ausgeleitet.

• Ermöglicht einfachen Zugang zur Rohrleitung für Spül- und Reinigungsmaßnahmen
• Dient als Ein- und Austrittspunkt für Molche (abhängig von der Bauweise)
• Reduziert den Vorbereitungsaufwand – kein Aushub oder Schneiden der Rohre erforderlich
• Verschiedene Molchtypen verwendbar, z. B. Schaumstoffmolche oder Eisschlammverfahren
