Durchflussrechner

1. Wählen Sie die Strömungsgeschwindigkeit und den Innendurchmesser gemäß der benötigten Durchflussmenge.
2. Wählen Sie das passende SDR entsprechend Ihrer Anwendung – dies gibt das Verhältnis von Rohrdurchmesser zu Wandstärke an.
4. Ermitteln Sie den Druckverlust (bar) im geraden Rohrabschnitt, indem Sie die Rohrlänge (m) auswählen.

Diese Berechnung ist entscheidend, um zu überprüfen, ob Ihre Rohrwahl die für die gewünschte Durchflussmenge notwendige Kapazität erfüllt und einen sicheren sowie effizienten Betrieb Ihres Rohrleitungssystems gewährleistet.

Die richtige Strömungsgeschwindigkeit ist entscheidend für die optimale Leistung und Lebensdauer Ihres Rohrleitungssystems. Die geeignete Strömungsgeschwindigkeit hängt dabei von der Anwendung und dem Ort innerhalb des Systems ab:

• Saugseite (Rohre, die Flüssigkeit zu Pumpen oder ähnlichen Geräten fördern): Empfohlene Strömungsgeschwindigkeit: **0,5 – 1,0 m/s**. Niedrigere Geschwindigkeiten verringern das Risiko von Kavitation und sorgen für einen stabilen Pumpenbetrieb.
• Druckseite (Rohre, die Flüssigkeit nach einer Pumpe oder einer druckbeaufschlagten Quelle führen): Empfohlene Strömungsgeschwindigkeit: **1,0 – 3,0 m/s**. Höhere Geschwindigkeiten sind aufgrund des erhöhten Drucks zulässig, sollten jedoch kontrolliert werden, um Lärm, Vibrationen und übermässigen Verschleiss zu vermeiden.

Das Einhalten dieser Standard-Geschwindigkeitsbereiche trägt dazu bei, das Risiko von Erosion, Geräuschen und Druckstössen zu verringern und fördert gleichzeitig Effizienz und Zuverlässigkeit des Systems.

Um den Aussendurchmesser anhand des Innendurchmessers und des jeweiligen SDR (Standard Dimension Ratio) zu berechnen, verwenden Sie bitte folgende Formel:

Bedeutung der Parameter:

• d = Aussendurchmesser des Rohrs
• di = Innendurchmesser des Rohrs
• SDR = Standard Dimension Ratio (Mass für die Wandstärke des Rohrs)

SDR ist das Verhältnis des Aussendurchmessers eines Rohrs zu seiner Wandstärke (SDR = D / s).

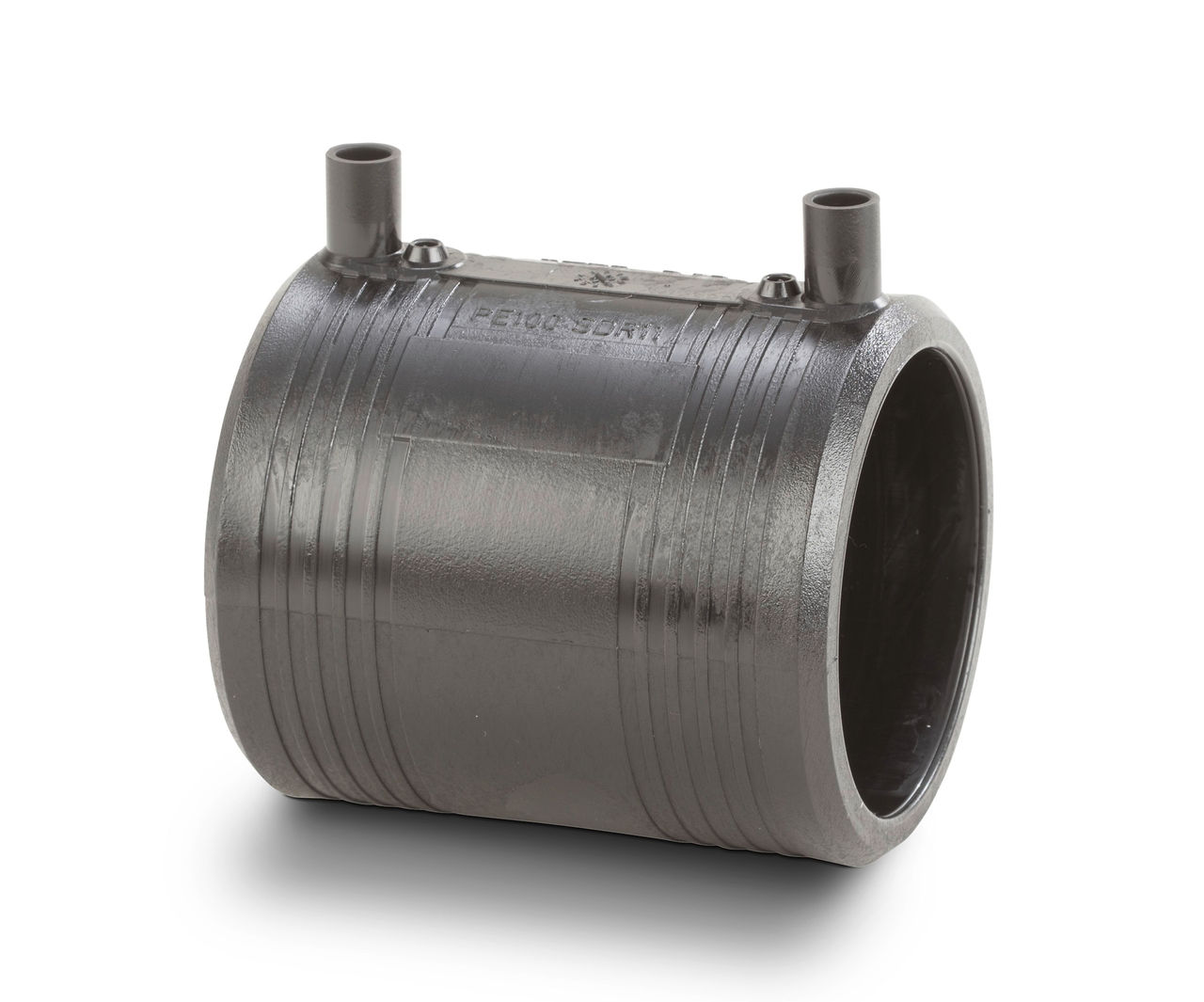

• Niedrigeres SDR (z.B. SDR 11): Dickere Wände, höhere Druckstufe, aber leicht reduzierte innere Durchflussfläche.

• Höheres SDR (z.B. SDR 17): Dünnere Wände, geringere Druckstufe, aber größere innere Durchflussfläche.

Wählen Sie das SDR, das zu den Druckanforderungen Ihres Systems passt.

Ja. Das Tool ist sowohl für die Planung neuer Installationen als auch für die Analyse bestehender Systeme vorgesehen. Es liefert zuverlässige Ergebnisse zur Unterstützung der Optimierung und Nachrüstung.

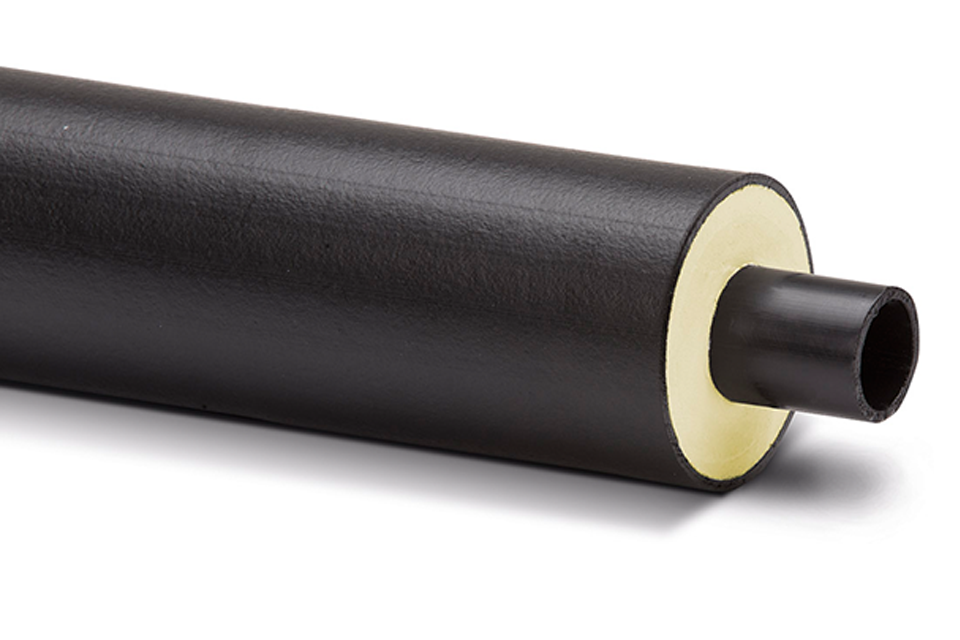

Ja. Der Rechner wurde speziell für Ingenieure, Planer und Projektleiter entwickelt, die an industriellen und infrastrukturellen Kunststoffrohrleitungssystemen arbeiten. Er unterstützt Anwendungen wie Wasserversorgungsnetze, Abwassersysteme, Bewässerung, Fernkälte- und Fernwärmenetze sowie weitere groß angelegte Versorgungsprojekte, bei denen genaue Rohrdimensionierung und Druckfestigkeit entscheidend sind.

Mit der Berücksichtigung von Parametern wie Rohrdimensionen, SDR und Druckanforderungen trägt das Tool dazu bei, dass die ausgewählten Rohrleitungssysteme Sicherheitsstandards, gesetzliche Auflagen sowie Zuverlässigkeit auf lange Sicht erfüllen. Damit eignet es sich für die Machbarkeitsstudien, die Vorplanung, die Detailplanung sowie die Projektierungsphase.

Ob Sie kommunale Infrastruktur, Versorgungsnetze oder große gewerbliche Anlagen konzipieren: Der Rechner bietet schnelle und zuverlässige Empfehlungen, um fundierte Entscheidungen und eine effiziente Systemauslegung zu unterstützen.

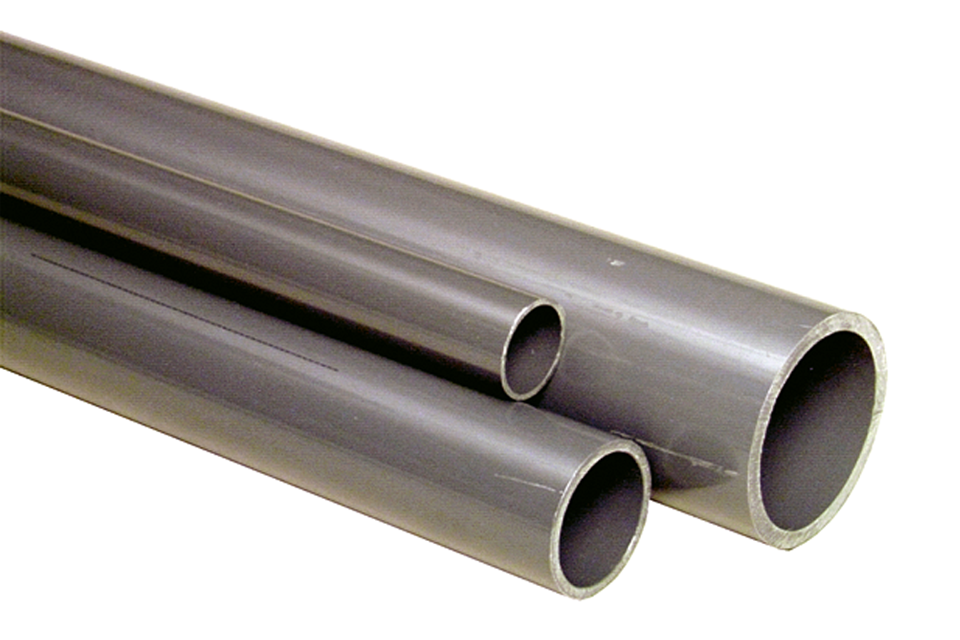

Kunststoffrohrleitungssysteme bieten in der Regel bessere Durchflusseigenschaften aufgrund ihrer glatten Innenoberfläche. Während neue Stahlrohre eine Rauigkeit von etwa 0,045 mm aufweisen, ist Kunststoff deutlich glatter (ca. 0,0015 mm). Dies führt über die gesamte Lebensdauer des Systems zu geringeren Druckverlusten und weniger Energiebedarf für Pumpen.
