Umrüstanleitung PRIMOFIT EPDM

EPDM Trinkwasser Dichtung - Umrüstanleitung

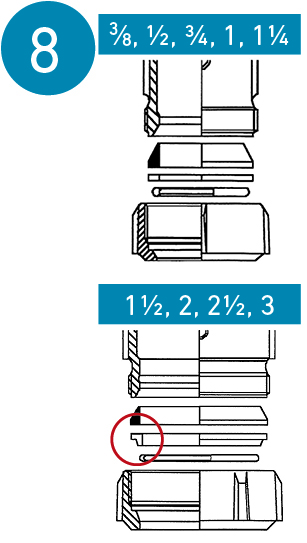

Nur die Dichtung austauschen. Auf die richtige Lage der Dichtung achten. Lage und Reihenfolge von Klemmring, Gleitring und Dichtung siehe PRIMOFIT Montageanleitung. Achtung: Auf die richtige Lage des abgestuften Gleitrings achten (siehe Abb. 8)!

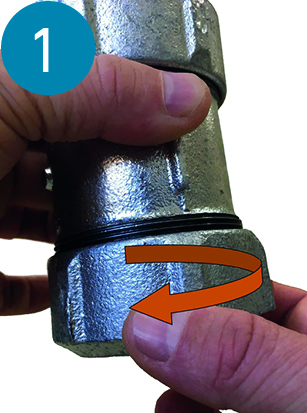

PRIMOFIT senkrecht halten und die untere Mutter vollständig abschrauben

Den Körper des PRIMOFIT nach oben abheben. Darauf achten, dass die Dichtungskomponenten in der abgeschraubten Mutter nicht herausfallen!

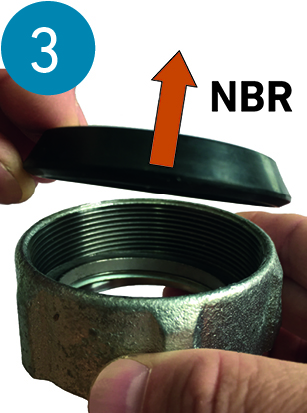

Die NBR Dichtung von der Mutter entfernen, dabei die Ausrichtung und Lage der Dichtung in der Mutter merken. Alle anderen Komponenten in der Mutter belassen!

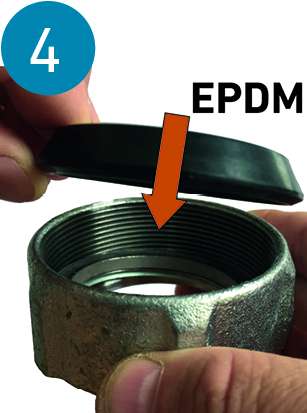

Die neue EPDM Dichtung so einlegen, wie die entfernte NBR Dichtung darin gelegen hat. Die verjüngende Seite ist oben

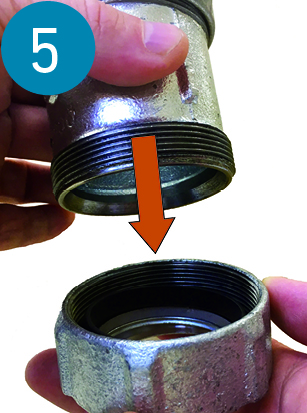

Den PRIMOFIT Körper von oben wieder in die Mutter stecken.

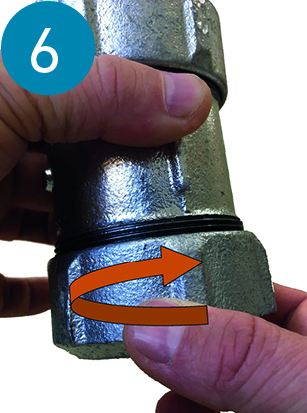

Aufschrauben der Mutter. Dabei aber nicht zu fest verschrauben, da sich sonst der PRIMOFIT bei der Montage nicht mehr über das Rohr schieben lässt. Weiters ist vor der Montage am Rohr drauf zu achten, dass alle Dichtungskomponenten in der Mutter zentriert und nicht verkantet sind.

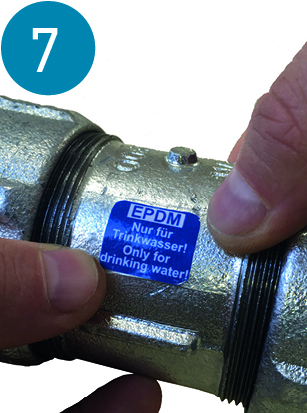

Aufkleber zur Kennzeichnung des Fittings nach Umbau anbringen! Auf eine fettfreie Klebefläche achten!

Nur die Dichtung austauschen! Auf die richtige Lage der Dichtung achten. Lage und Reihenfolge von Klemmring, Gleitring und Dichtung siehe auch Abb. 8 oder PRIMOFIT Montageanleitung. Ab Dimension 1 ½ ist zudem auf die richtige Lage des abgestuften Gleitrings zu achten (siehe ebenfalls Abb. 8)!
